Głowica UKF w OR Taraban DMP-502 i dławik w niej

[elektrit]

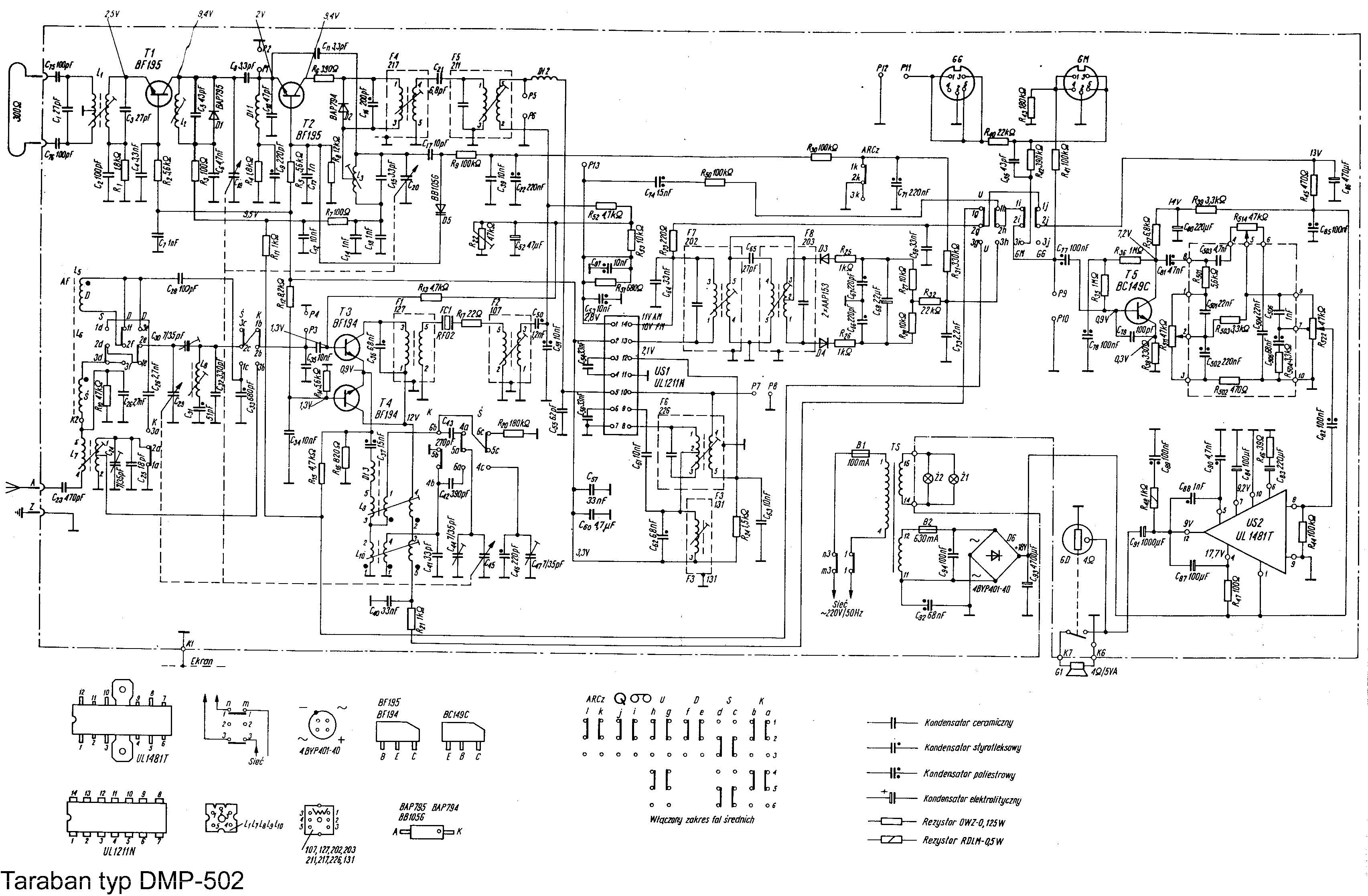

Schemat jest tu:
http://www.oldradio.pl/foto_schematy/00 ... DMP502.gif
Jaką rolę pełni dławik Dł1 ( przyłączony do emiter T2- R4/C9) ?

[tszczesn]

Polaryzacja emitera. Dla prądu stałego zwarcie, dla prądu w.cz. przerwa. Odwrotność kondensatora filtrującego

[elektrit]

Taki pech, przy przestrajaniu odbiornika urwałem ten dławik. Oryginalnie nawinięty jest na plastikowym korpusiku, spróbuję nawinąć cos podobnego w formie powietrznej; na wiertle.

[AZ12]

Witam

Ten dławik razem z kondensatorem C9 tworzy szeregowy obwód rezonansowy o częstotliwości 10,7MHz.

[elektrit]

Znalazłem zwłoki Ślązaka czy Dominika i jest tam taki dławik. Klops w tym, że jest przyklejony jakimś gumelajzonem, trzeba to będzie jakoś na gorąco odkleić.

[elektrit]

Odbiornik przestroiłem i gra. Ale pojawił się inny problem- po jakimś bliżej nieokreślonym czasie działania; zupełnie losowo, odbiornik (na zakresie UKF; być może na innych też, ale tego akurat nie sprawdziłem) nie tyle milknie, co ciężko wydobyć audycję spoza szumu; po czym spokojnie wraca do stanu pełnej sprawności. Zupełnie tak, jak by ktoś odłączył antenę.
Tak na szybkiego odnalazłem jeden uszkodzony kondensator 33nF w okolicach UL1211- pomiar omomierzem wykazał około 700k mierząc wprost na jego końcówkach, zaś miernik pojemności po prostu zgłupiał podczas badania tego elementu.
Sceptycznie podchodzę do tego, czy to tylko ta i jedyna usterka, czy któryś z Kolegów może podzielić się doświadczeniem co powodowało właśnie takie zjawisko jak owo; które może kojarzyć się z nagłą, niczym nieuzasadnioną utratą czułości odbiornika?

[bratyslaw]

Te kondensatory 33 nF pamietam, że wymieniałem wszystkie obligatoryjnie, bardzo często były przyczyną problemów. Czasem też problemy sprawiały inne ceramiki, dawało się je namierzyć np. poprzez podgrzanie lutownicą.

[TELEWIZOREK52]

Te kondensatory 33 nF pamietam, że wymieniałem wszystkie obligatoryjnie, bardzo często były przyczyną problemów.

Faktycznie tak było. Zachowywały się podobnie jak rurkowe 33nF i 47nF w latach 600-tych. Pół biedy jak całkiem zwarł ale na ogół jego oporność skakała co utrudniało lokalizację uszkodzenia.

[jajacek]

Na warsztacie mam woltomierz zawsze równolegle spięty z oscyloskopem zawsze widać "szpilki" kiedy "sieje" kondesator lub opornik.Naprawdę bardzo pomocne.
