Rekord 47

[Alek]

Kiedyś poszukam co mam, ale to jak śniegi stopnieją. Wydaje mi się, że co najmniej jedną potrzebną lampę mam. Po wtóre jutro mam dostawę żarników . Może da radę przerobić jakieś lampy.

[Marcin K.]

W takim razie Aleksandrze czekać mi pozostaje do wiosny (może akurat będę gdzieś w stolycy) i obserwować Twoje prace...

[Marcin K.]

Kenotron zdobyłem, 30C6S, zobaczymy tylko czy będzie dobry

[Marcin K.]

Witam serdecznie! Radio od tamtej pory jak zostało tak jest więc trzeba coś ruszyć w temacie. Od kolegi z Forum zdobyłem wydaje mi się odpowiednie lampy do zastąpienia tetrody m.cz. i diody prostowniczej. Mianowicie mowa o 25L6 i 25Z6. Pierwsza to pentoda a druga to podwójna dioda. Obie żarzone prądem 300mA więc bardzo dobrze. W zasadzie po powróceniu do oryginalnego układu (żarzenia) powinny pasować 1 do 1 dodając trochę do opornika redukcyjnego. Prawo Oma nie oszukuje i podaje, że opornika redukcyjnego jaki potrzebuję nigdzie nie zdobędę
Schemat: http://oldradio.onego.ru/SCHEMES/sc_rekord_47.jpg
Liczymy: 3x6,3V+2x25V+2x24V(żarówki o ile zdobędę takie na 300mA bo na 100mA mam ale mogą nie wytrzymać!)=116,9V.
Spadek napięcia na rezystorze redukcyjnym winien być: 230V-116,9V=113,1V.
Rezystancja opornika redukcyjnego: 113,1V/0,3A=377Om.
Moc opornika redukcyjnego: 113,1V*0,3A=34W.
Tyle matematyki. Co robić? Sztukować? Nawijać? Nie mam drutu oporowego... Jak to widzicie?
Pozdrawiam!

[salicjonał]

Może lepiej nawinąć autotrafo.

[elektryk j_k]

Proponuję kondensator http://members.iinet.net.au/~cool386/dr ... opper.html
Wychodzi 4,5uF, rozruchowy do silnika pewnie by się sprawdził, nawet są na znanym portalu aukcyjnym
ewentualnie jeszcze do niego rezystor szeregowo, jakby prąd żarzenia był za wysoki

[Marcin K.]

Autotrafo odpada, nie ma miejsca na to. Kondensator też dobre rozwiązanie, można o tym pomyśleć! Nie ukrywam że wolałbym zastosować ,,grzałkę'' dla zachowania oryginalności jednak pomysłu.

[Valdi5]

"Liczymy: 3x6,3V+2x25V+2x24V(żarówki o ile zdobędę takie na 300mA bo na 100mA mam ale mogą nie wytrzymać!)=116,9V.
Spadek napięcia na rezystorze redukcyjnym winien być: 230V-116,9V=113,1V."

Kol. Marcinie, czy istnieje w radiu opornik R16= 280ohm?

Ze schematu wynika , że to radio to jakiś klon amerykańskiego zasilanego na 110V .

a na 220V dołożyli właśnie opornik R16.

więc trzeba "skasować" tylko ok 30V

Chyba że się mylę !!


Pozdrawiam

[Marcin K.]

Cześć! Właśnie nie ma w ogóle opornika redukcyjnego ponieważ poprzedni właściciel przerobił je na zasilanie z trafa i zastosował lampę 6p3s (ja zamieniłem na 6p6 z uwagi na mniejsze Iż). Dlatego chcę powrócić w miarę możliwości do oryginalnego układu. Dzisiaj przekopię piwnicę w poszukiwaniach oporników. Może te z telewizorów podpasują.
PS. Oryginalny kenotron miałem ale okazał się być uszkodzony dlatego potrzebowałem dwóch lamp. Drugie chassis z takiego Rekorda powędruje do ARZ ale tu jest problem - metalowa obudowa. Niestety brakuje w nim dwóch zasadniczych elementów: filtr p.cz. i kondensator strojeniowy bo jest zdewastowany. Może pionierkowy wjedzie...

[AZ12]

Witam

W latach 40 i 50 w wielu miejscach stosowano napięcia w sieci niskiego napięcia mniejsze niż 220/380V. Podejrzewam że radio pierwotnie znajdowało się w lokalu z instalacją elektryczną napięciu 110-127V, po zmianie miejsca pobytu lub napięcia zostało przerobione.

[Valdi5]

Jeszcze jedna uwaga:

Przez R16 płynie prąd żarzenia oraz prąd anodowy , co należy uwzględnić przy obliczeniu opornika redukcyjnego.

[Marcin K.]

Zgadza się, trafna uwaga. Szukałem rezystorów, znalazłem kilka lecz o mocy max 16W, nie wiem czy się nie spali. Nie przetestuję to nie będę wiedział. Pytanie mam jeszcze o rezystor 200om bocznikujący żarówki. Niestety dostępne są teraz tylko żarówki 24V/0.1A więc czy one nie będą się palić.

[AZ12]

Witam

Pytanie mam jeszcze o rezystor 200om bocznikujący żarówki. Niestety dostępne są teraz tylko żarówki 24V/0.1A więc czy one nie będą się palić.

Trzeba zastosować rezystor o mniejszej rezystancji. Żarówki 24V 0,15A można zastąpić samochodowymi 24V 4W, mają jednak inny cokół.

[Radiohead 49]

Witam,
mam taki korpus ceramiczny, średnica 39 mm długość 119 mm. To chyba z VE 301 G, niestety drut oporowy był przepalony. Zachowały się opaski z opisami napięć 240, 150 i 110 V. Mam też drut oporowy fi 0,1 mm - ok 60 om/m. Spróbuję nawinąć na korpus, zobaczymy co z tego wyjdzie.
Pozdrawiam.
Jerzy

[Marcin K.]

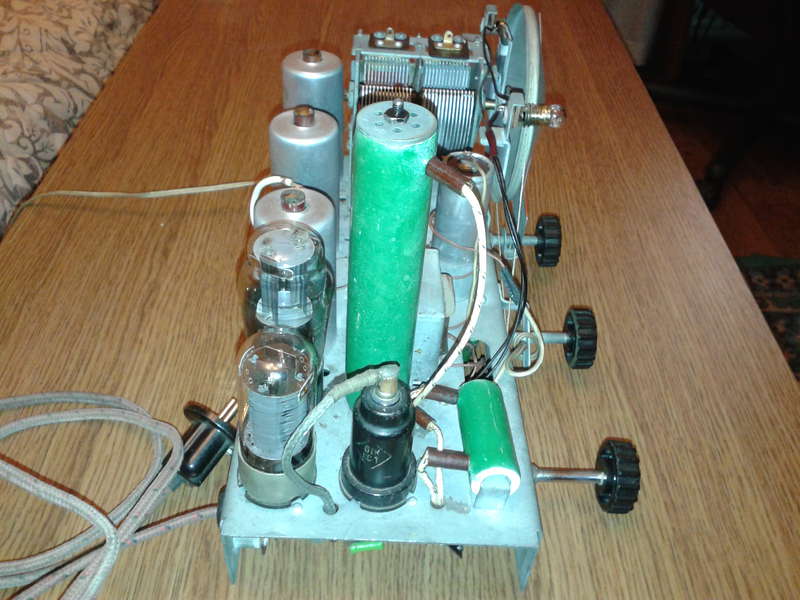

Witam. Czekam na rezystory 220om i 330om 24W, zobaczę co z tego wyjdzie. Ale nie pogardzę takim ,,klasycznym''. Drut oporowy niestety nie posiadam a chętnie bym próbował nawijać. Popatrzcie na kolegów ze wschodu: http://forumimage.ru/uploads/20140515/1 ... 753913.jpg
