AVT5642 Regulator barwy dźwięku

[Jurek O]

Czy ktoś z szanownego grona zmajstrował już może regulator barwy dźwięku na bazie kit'u AVT5642 i mógłby wyrazić swoją opinię na jego temat ?
Z góry dziękuję.



https://serwis.avt.pl/manuals/AVT5642.pdf

[Thereminator]

Podobny do innej konstrukcji Traxmana viewtopic.php?f=18&t=15417&start=15#p174820

[Jurek O]

O, super. Dzięki.
*********************
Dwa pytania:

1. Jeżeli nie chcę balansu to po prostu nie montuję RV2 i już ?
2. A co oznacza na schemacie 40% przy potencjometrach ?

[Janusz]

Zamiast tego potencjometru wmontuj dwa rezystory po 100k, każdy z nich podłączony pomiędzy wyprowadzenie ślizgacza potencjometru głośności odpowiedniego kanału, a masę.
Poza tym, przy takiej regulacji balansu potencjometr użyty do jej regulacji powinien być dobrej jakości, inaczej z biegiem czasu, przy nawet tylko częściowej utracie kontaktu ślizgacza ze ścieżką oporową, pojawią się przesłuchy nie dając nieraz innych objawów. Szczególnie przy środkowym położeniu pokrętła. A ponadto w tym układzie, jeżeliby tylko wymontować potencjometr balansu, automatycznie zniknie też opornik zabezpieczający przedpięcie siatek lamp w przypadku przerw (trzasków) potencjometru głośności.

[Jurek O]

OK, a czy zamiast potencjometrów 470k mogę zastosować 500k oraz zamiast potencjometru balansu 200k zastosować 220k ?

Dobrze, za dużo kombinuję

Podrzućcie proszę gdzie mogę kupić np. Alps'y 2x470k/log i 1x200k/lin.
Alps 2x100k/log jest dostępny w Conrad a ww. nie mogę znaleźć.

[Janusz]

Można.
Balansu podobno miało nie być?

[Jurek O]

Janusz dziękuję, na razie jak ta "baba" sam do końca nie wiem co chcę

[Romekd]

Witam.

Budując taki układ należy mieć świadomość, że jego wyjście nie może zostać obciążone niską rezystancją (np. wejściem niektórych wzmacniaczy tranzystorowych), gdyż wtedy jego charakterystyki ulegną zmianie, a ponadto spadnie wartość sygnału. Piszę to, by komuś oglądającemu zamieszczony schemat (początkującemu) nie przyszło do głowy, że można go inaczej wykorzystać.

Pozdrawiam
Romek

[Jurek O]

Romek powiem Ci szczerze, że pomyślałem przez chwilę aby ten regulator wykorzystać jako przedwzmacniacz do właśnie jakiegoś stopnia mocy opartego na elementach dyskretnych, nie mając kompletnie świadomości o takiej sytuacji. Tak, więc dziękuję za cenne uwagi.

Aktualnie regulator chciałbym wykorzystać do współpracy ze wzmacniaczem lampowym na bazie AVT 2754. I mam nadzieję, że z tym układem regulator będzie współpracował bez problemów.

Na dzień dzisiejszy mam poskładane i uruchomione zasilacze żarzenia i anodowe, oraz prawie skończone moduły PP.
Czekam na zamówiony transformator zasilający, oraz zbieram fundusze na resztę potrzebnych elementów.
Niebawem dla porządku założę wątek na temat co już wykonałem i co dalej planuję a Ciebie Romku jak i wszystkich forumowiczów będę prosił o opinie, uwagi jak i krytykę.

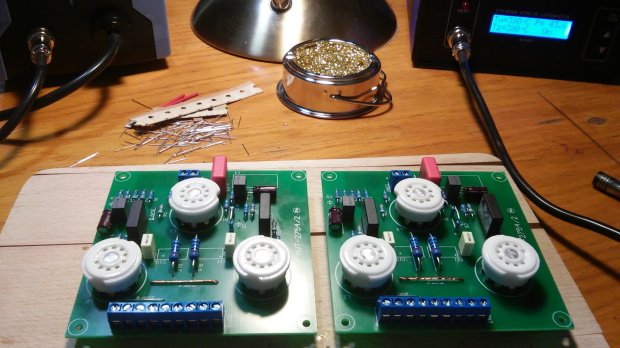

AVT 2754 - Schemat i prawie poskładane moduły.

[kubafant]

Jeżeli regulator ma poprzedzać tę końcówkę mocy, to niezbędne jest dokonanie niewielkich zmian. Potencjometr P trzeba zwiększyć i to co najmniej o rząd wielkości; 50 k spowoduje całkowite zdławienie pasywnego regulatora i zniekształcenie jego charakterystyki. Sugeruję 0,5-1 M.
Rezystor polaryzujący siatkę pierwszej triody (R2) też trzeba zwiększyć, tradycyjnie daje się 1 M.

Pozdrawiam,
Jakub

[Thereminator]

viewtopic.php?f=18&t=24619

[slawekmod]

Ja w swoim wzmacniaczu wstawiłem aktywny (Braxandall ?) taki jak w tym wątku https://www.elektroda.pl/rtvforum/topic1670583.html Działa to bardzo fajnie. Gdzieś widziałem stronę z pomiarami pasma tego regulatora i generalnie pokrywały się z tym co pomierzyłem wykorzystując program REW.
Wadą jest to że do każdego kanału potrzeba po jednej całej ECC czyli po dwie triody.

Mam http://www.angelfire.com/electronic/fun ... one-A.html

[Jurek O]

Jeżeli regulator ma poprzedzać tę końcówkę mocy, to niezbędne jest dokonanie niewielkich zmian. Potencjometr P trzeba zwiększyć i to co najmniej o rząd wielkości; 50 k spowoduje całkowite zdławienie pasywnego regulatora i zniekształcenie jego charakterystyki. Sugeruję 0,5-1 M...

Jakub potencjometru P w ogóle nie planuję stosować, ponieważ jego rolę przejmie potencjometr RV1 regulatora barwy "traxman'a".
Mam nadzieję, że dobrze kombinuję

[Wiech]

OK, a czy zamiast potencjometrów 470k mogę zastosować 500k oraz zamiast potencjometru balansu 200k zastosować 220k ?

Dobrze, za dużo kombinuję

Podrzućcie proszę gdzie mogę kupić np. Alps'y 2x470k/log i 1x200k/lin.
Alps 2x100k/log jest dostępny w Conrad a ww. nie mogę znaleźć.

Alpsy 2x 500k/ log są w conradzie po niecałe 70zł/szt
https://www.conrad.pl/p/potencjometr-st ... ax2-441976

Pozdrawiam
Wiesław

[kubafant]

Jakub potencjometru P w ogóle nie planuję stosować, ponieważ jego rolę przejmie potencjometr RV1 regulatora barwy "traxman'a".
Mam nadzieję, że dobrze kombinuję

Bardzo dobrze. Zmień tylko wartość rezystora siatkowego na 1 M i będzie współpracować elegancko.
