Tylko niestety zdjęcia... A szkoda. ale warto zobaczyć co można wykonać a na dodatek jak starannie.... A że fotek konstrukcji wzmacniaczy dostatek więc skok na tunery....

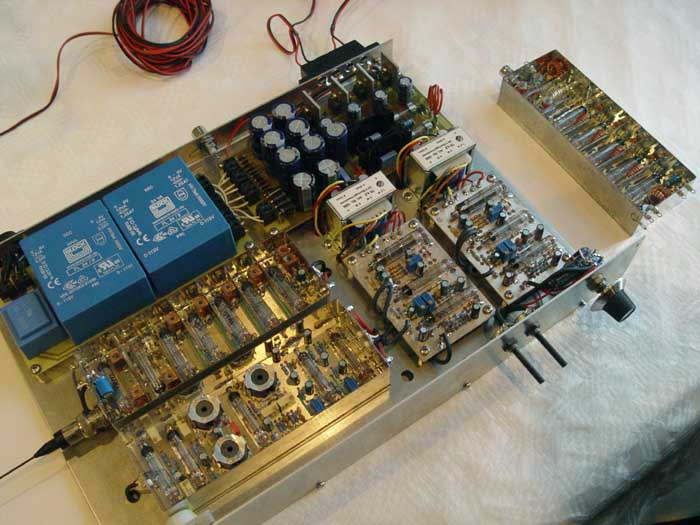

1. Amplituner FM stereo na radzieckich lampach subminiaturowych, najpierw zdjęcia:
http://www.jogis-roehrenbude.de/Stammti ... il/pic.jpg
http://www.jogis-roehrenbude.de/Stammti ... CF3951.jpg
http://www.jogis-roehrenbude.de/Stammti ... C02562.jpg
http://www.jogis-roehrenbude.de/Stammti ... G_1720.jpg
http://www.jogis-roehrenbude.de/Stammti ... CF3952.jpg
http://www.jogis-roehrenbude.de/Stammti ... G_1728.jpg
Dane techniczne - moc wyjściowa 2 * 1W.
Obsada lamp:
1Ż18B - Wzmacniacz w.cz.
1Ż29B - mieszacz samodrgający
5 * 1Ż18B - tor p.cz.
1Ż18B - bufor wejściowy sterodekodera
1Ż18B - blok 19kHz stereodekodera
1Ż18B - blok 38kHz stereodekodera
2 * 1Ż24B - kompensacja przesłuchu
2 * 1Ż18B - stopień korektora (L + R)
2 * 1Ż18B - stopień sterujący (L + R)
2 * 1P24B - stopień mocy SE (L + R)
Dwie wersje bloku głowicy i toru p.cz. ....
Ładnie wykonana konstrukcja. Miło popatrzeć. Ale ładniejsza jest następna...
2. A tu inny tuner jak widać z lampowym stereodekoderem. Przepięknie wykonanie modułów.
Głowica z z lampami ECC2000 (neutrod a+ trioda w ukłądzie kaskody) + ECF80.
http://www.jogis-roehrenbude.de/Stammti ... G_2294.jpg
http://www.jogis-roehrenbude.de/Stammti ... /BILD6.jpg
http://www.jogis-roehrenbude.de/Stammti ... /BILD7.jpg
No właśnie te filtry można kupić ale "trochę" trzeba wybulić.... oraz ta blacha na ekrany.
Dwa lampowe tunery FM stereo
