ale mam pare pytań :

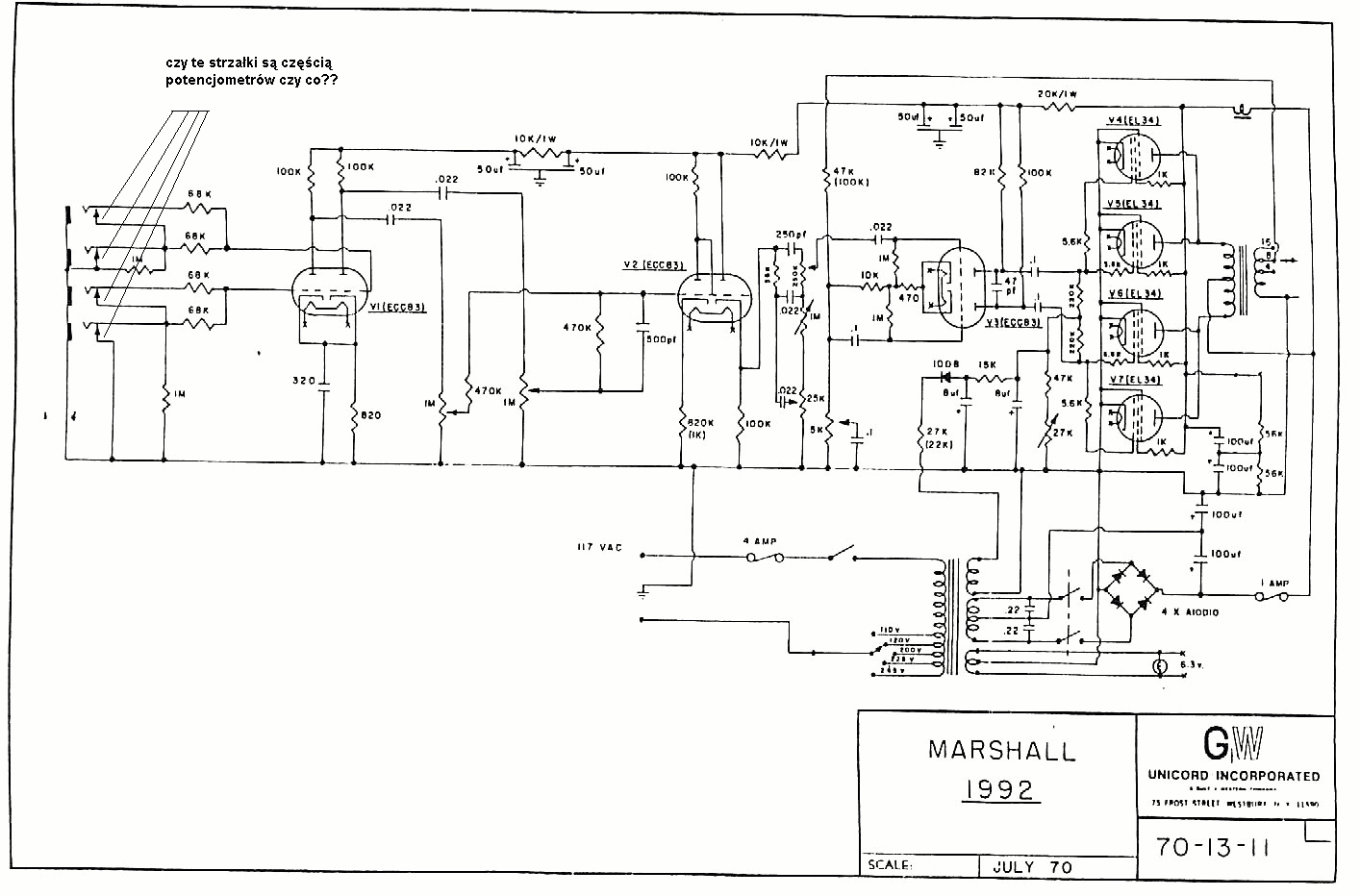

czy on posiada 4 wejścia? i czy wobec tego należy zastosować 4 gniazda wejściowe czy co? zaś drugie pytanie zamieściłem za rysunku w załączniku. Zgóry dziękuje za cenne informacje na ten temat a ja w tym czasie będe się uczył oznaczeń: :p :
Witam
To są cztery gniazdka. Te strzałki to część oznaczenia gniezdek a nie suwaki potencjometrów. Oznaczenia tych gniazdek pokazują nie tylko część elektryczną ale i mechaniczną. Gniazdka działają w taki sposób, że jak nie ma w nich wtyków to są zwarte do masy (przez te linie ze strzałkami). Na wejście wzmacniacza z niewykorzystanych gniazdek nie wchodzą wówczas zakłócenia. W momencie wsunięcia wtyków blaszki w gniazdku, w który wsuniemy wtyk są rozsuwane i następuje rozwarcie połączenia masowego i sygnał może być podany na wejście wzmacniacza.
:
