HELP: Generator ZOPAN PO-15

[ZoltAn]

Witam.

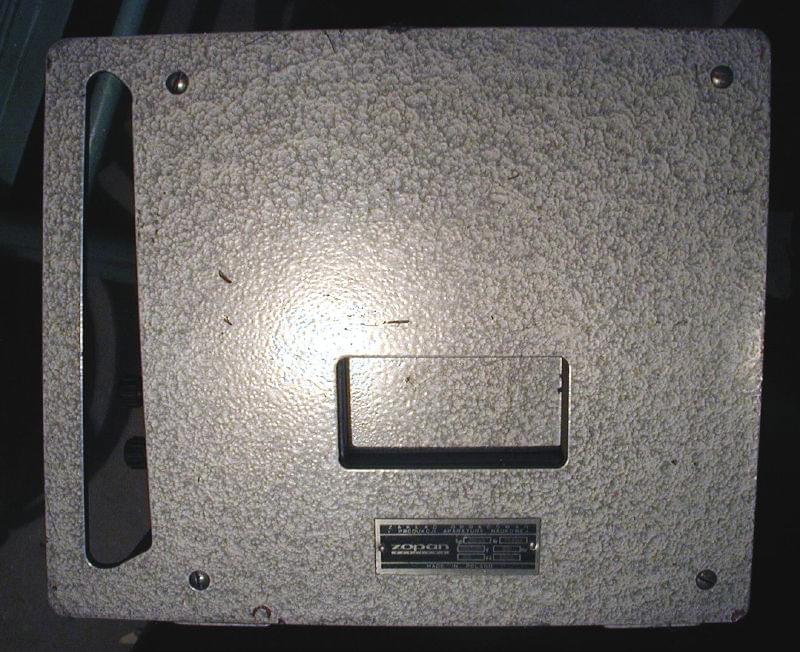

Wygląd ma identyczny jak PO-16 więc proszę go nie pomylić z tym drugim urządzeniem

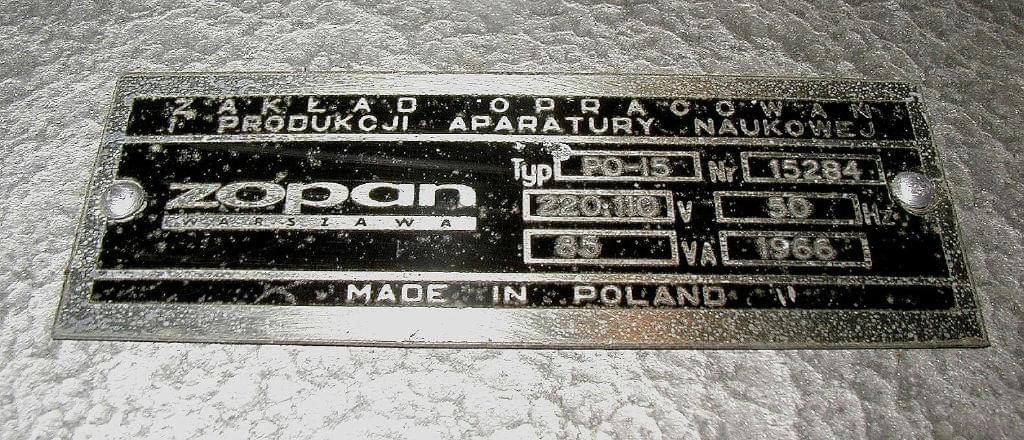

Mój ma symbol PO-15 i zakres 30Hz - 300kHz. Napięcia wyjściowe też są wielokkrotnością liczby 3








Czy ktoś z Koleżeństwa zetknął się z takim generatorem i na domiar złego Panie Boże broń ) ma do niego instrukcję albo nawet schemat

Pozdrawiam, Zoltan

[ximian]

U mnie takie co w warszatacie stało...niestety już nie stoi. Ale poszukam bo papiery to jakieś może jeszcze mam.

[ximian]

U mnie takie co w warszatacie stało...niestety już nie stoi. Ale poszukam bo papiery to jakieś może jeszcze mam.Z tego co pamiętam to był to generato r zrobiony na klasycznym mostku.

[ZoltAn]

U mnie takie co w warszatacie stało...niestety już nie stoi. Ale poszukam bo papiery to jakieś może jeszcze mam.Z tego co pamiętam to był to generato r zrobiony na klasycznym mostku.

No, właśnie. Zastanawia mnie jego budowa. Najbardziej zabawnym jest wykorzystanie żarówki swiecowej E14/220V/15W jako baretera
Po za tym są tam chyba lampy EL83 i EL81 (para - o ile pamiętam) - kiedyś tam zaglądałem (z osiem lat wstecz...), ale nie chce mi się znowu rozbebeszać tego arcyciężkiego potwora.

Trzymam oczywiście kciuki - za te papiery, ma się rozumieć .

Pzdr. Zoltan

[pasio]

Witam Cię Drogi zoltanie !

Niestety, myślę, że powinieneś sobie odpuścić ten temat; ja bezskutecznie od 3 lat szukam dokumentacji do Zopana PO 16 (też z żarówką), kupiłem go rozbebeszonego, mam trafa, i klatkę, resztę wywaliłem, ocalały podstawki (ceramika, takich nie wyrzucam), korbka się nadała do ręcznej nawijarki. Kiedyś jakiś Pan z allegro zaproponował schemat za 50 PLN, mówił, że ma wszystkie Zopany, ale ponieważ było to za drogo, nawet nie zapisałem jego danych.
Najbardziej mi zależało na danych trafa wyjściowego, bo było niegłupie: oprócz uzwojeń prądowych, wyjściowych ma z milion uzwojeń cienkimi drutami, prawdopodobnie pomiarowych; te cięciejsze były podłączone do wyść BNC przez przełącznik, nie chciało mi się robić reverse enginering, więc po prostu wymontowałem trafa, a reszta poszła w .............
pzdr pasio

[geguś]

Kiedyś podawałem adres do człowieka, który miał instrukcje:
http://www.trioda.com/php/forum/viewtop ... highlight=
może warto spróbować?

[AdamC]

Kiedyś podawałem adres do człowieka, który miał instrukcje:
http://www.trioda.com/php/forum/viewtop ... highlight=
może warto spróbować?

A tu jego strona,materiały odpłatnie.
http://www.schematy.4t.com/

[ZoltAn]

Onorevole Societas!!!

Allegrowicz Przem0-0 wystawia aktualnie istne multum instrukcji do aparatury pomiarowej Elpo i Zopan.

Niestety, bez PO-15

Oryginalne jak najbardziej i po kilka egzemplarzy z każdej.

Zajrzyjcie tam - chyba warto.

Pzdr. Zoltan

[Old_Boy]

Witam.

Wygląd ma identyczny jak PO-16 więc proszę go nie pomylić z tym drugim urządzeniem

Mój ma symbol PO-15 i zakres 30Hz - 300kHz. Napięcia wyjściowe też są wielokkrotnością liczby 3

jak już to o pierwiastek drugiego stopnia z dzięsięciu, czyli ok. 3,16... razy, a więc o 10dB (napięciowych, lub prądowych).
Sprawdź na skali woltomierza...

Czy ktoś z Koleżeństwa zetknął się z takim generatorem i na domiar złego Panie Boże broń ) ma do niego instrukcję albo nawet schemat

Instrukcje obsługi pewnie "poszły" na makulaturę tak, jak aparatura na złom (przy najbliższej bytności w Firmie sprawdzę), ale generatory tego typu to ja swego czasu naprawiałem bez potrzeby zaglądania w DTR.
Generator jest w układzie mostka Wiena przestrajany podwójnym kondensatorem zmiennym o specjalnej kontrukcji w którym rotor odizolowany jest od obudowy tego kondenasatora.
Przełącznik zakresów zmienia wartości rezystorów w mostku o dekadę (tak, jak o dekadę zmieniany jest zakres).
Stabilizacja amplitudy w drugiej, niestrojonej, gałęzi mostka Wiena zrealizowana jest na specjalnej żaróweczce telefonicznej, produkcji, chyba, byłej DDR.
Próba jej podmiany na inny typ, to jest zasadniczy problem, ponieważ generator albo nie wzbudza się, albo nie stabilizuje amplitudy...

W późniejszych konstrukcjach takich generatorów stosowany był pośrednio podgrzewany termistor (też "ze zgniłego zachodu" i praktycznie nie do zdobycia).

Dalej przedwzmacniacz napięciowy i transformatorowy wzmacniacz mocy z odczepami na uzwojeniu wtórnym, gdzie za pomocą przełącznika wybiera się pożądany zakres.
Regulacja amplitudy potencjometrem... i tu uwaga praktyczna: wzmacniacz mocy tego generatora nie lubi (a który transformator to lubi?) odłączenia obciążenia przy niezerowym napięciu wyjściowym.
Całość uzupełnia zasilacz dostarczający odpowiednich napięć.

Pisz, pytaj tu czego nie wiesz, wiele jeszcze pamiętam bez zaglądania do DTR, więc jeśli będę mógł to odpowiem.

Pozdrawiam

[OTLamp]

Mam dokumentację do PO16, mogę zeskanować po długim weekendzie.
