Trafo głośnikowe bez oznaczeń...

Post autor: Mery_Sycow »

Witam!
Jestem już sporo czasu obserwatorem i analizatorem tego Forum, ale dopiero teraz postanowiłem do Was dołączyć :)
W takim razie witam wszystkich jeszcze raz serdecznie :)
Problem jest taki - wszedłem w posiadanie trafa głośnikowego wiekowego. Sam nie mogę o nim zbyt wiele powiedzieć, dlatego proszę o pomoc. Z tego co się orientuję było używane w jakimś średnim układzie PP (najprawdopodobniej 2xEL84, ale proszę się nie sugerować).
Pomierzyłem wszystko miernikami cyfrowym i analogowym - wskazania są takie same (zgodnie ze znanym wszystkim artykułem)...

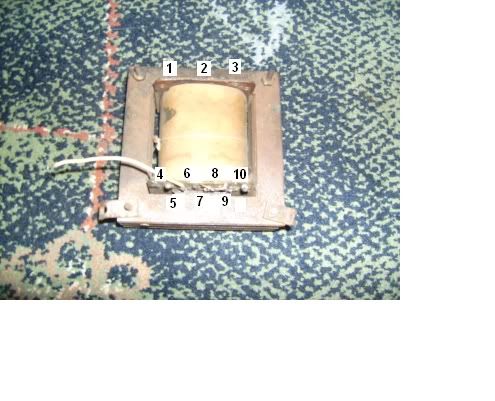

Trafo z oznaczeniami na zdjęciu:

Obrazek

Wyniki są następujące (dwa uzwojenia były połączone i tak też je zostawiłem):
1-2 => 44
2-3 => 168.6k
1-3 => 177k

4-6+8 => 1
4-10 => 0.9

5-7 => 52
5-9 => 169.5
6-10 => 0.6
7-9 =>117

Nie jestem wielkim znawcą, ale według tego nie wiem nawet jak określić uzwojenie pierwotne, gdzie podać napięcie z sieci, żeby pomierzyć i policzyć przekładnie itd.
Z góry dziękuję za wszelką pomoc.
Pozdrawiam.
Ostatnio zmieniony wt, 20 marca 2007, 14:59 przez Mery_Sycow, łącznie zmieniany 1 raz.
Żadam nowej drogi do Indii (=
staszeks
2500...3124 posty
2500...3124 posty
Posty: 3004
Rejestracja: sob, 18 września 2004, 19:38
Lokalizacja: Bielsko-Biała

Post autor: staszeks »

pod podanym linkiem znalazłem:
Sorry, the page you requested was not found
Awatar użytkownika
Teslacoil
625...1249 postów
625...1249 postów
Posty: 703
Rejestracja: pn, 31 stycznia 2005, 23:51
Lokalizacja: Czarnów

Post autor: Teslacoil »

4-10 - wtórne (głośnikowe) z odczepem na 6; 8
5 i 9 - anody,
7 - +Ub (zasilanie)

To tylko domysły, uprzedzam.
Próbuj podłączyć niskie, znane napięcie przemienne, np 6,3V do (rzekomego) wtórnego i mierz pierwotną stronę.
Podaj wymiary rdzenia.
Mery_Sycow
5...9 postów
5...9 postów
Posty: 6
Rejestracja: wt, 20 marca 2007, 07:57
Lokalizacja: ja: to: wiem:?:

Post autor: Mery_Sycow »

Tak też zrobiłem.
Mogłem podać 14.4V na odczepy 4 i 10. Rezultat jest następujący:

1-2 61.2V
1-3 200V
2-3 140V

5-6 32.8V
5-7 61.0V
5-9 10.7V
6-7 7.5V
6-9 106.3V

I co dalej...
Pozdrawiam
Żadam nowej drogi do Indii (=
Awatar użytkownika
Teslacoil
625...1249 postów
625...1249 postów
Posty: 703
Rejestracja: pn, 31 stycznia 2005, 23:51
Lokalizacja: Czarnów

Post autor: Teslacoil »

Odnośnie wyprowadzeń 1; 2; 3, nie pasują mi wyniki pomiarów, porównując opory i napięcia, bo rozumiem, że opory pomiędzy 1-3 i 2-3 wyraziłeś w kiloomach w pierwszym poście.
Zrób jeszcze jeden pomiar napięć, wszystko jak poprzednio, tylko zewrzyj woltomierz rezystorem 100 kiloomów. To 14,4V też sprawdź po podpięciu do trafa.
Napisz, przy których wyprowadzeniach jest najgrubszy drut, no i te wymiary rdzenia podaj.
Mery_Sycow
5...9 postów
5...9 postów
Posty: 6
Rejestracja: wt, 20 marca 2007, 07:57
Lokalizacja: ja: to: wiem:?:

Post autor: Mery_Sycow »

Witam
Jak tam dojść, to nie mam pojęcia jeżeli chodzi o wymiary rdzienia.
Jeżeli to pomoże, to jego gabaryty to 10cm x 10cm x 3cm
Więc nie jest malutki, ale wiekowy raczej ;)

Trudno zobaczyć coś jeżeli chodzi o grubość drutu, bo ma taką konstrukcję. 1-3 zupełnie nie ma szans nic zobaczyć. Natomiast z reszty najgrubsze są w 8 i 10.

Rozłączyłem jeszcze połączone wcześniej dwa odczepy. Wyniki pomiarów miernikiem analogowym UM-3a (wspomaganych cyfrą uniwerslną tam, gdzie byłem poza zakresem) na razie samych oporności są następujące:

1-2 => 40 (analog zakres 1k)
1-3 => poza zakresem możliwości analogowego [213k cyfrowy na zakresie 2M]
2-3 => poza zakresem możliwości analogowego [205k cyfrowy na zakresie 2M]

4-6 => 1 (analog zakres 1k)
5-6 => 50 (analog zakres 1k)
5-9 => 170 (analog zakres 1k)
7-9 => 100 (analog zakres 1k)
8-10=>1 (analog zakres 1k)


Jak tylko pomierzę coś więcej, to dam od razu znać :)
Pozdrawiam
Ostatnio zmieniony czw, 22 marca 2007, 21:40 przez Mery_Sycow, łącznie zmieniany 1 raz.
Żadam nowej drogi do Indii (=
KaW
625...1249 postów
625...1249 postów
Posty: 1188
Rejestracja: ndz, 13 listopada 2005, 11:14
Lokalizacja: lodz

Post autor: KaW »

W nagłówku arkusza pomiarów -bo tak to trzeba nazwac -trzeba podac:

Rodzaj przyrzadu -zakres nastawiony-co sie mierzy -wynik .

Np.: uniwers, cyfrowy-0-200 Ohm -koncówki 1-2 - 150 Ohm ...
...
...
i tak po kolei .

Duży sieciowy tr. bedzie miał wyniki w ohmach -podobnie tr. głośnikowy..

narazie nie można uznać obecnej postaci za przydatną do nwet wróżenia -
-ale powoli do czegoś sie dojdzie ..........
Mery_Sycow
5...9 postów
5...9 postów
Posty: 6
Rejestracja: wt, 20 marca 2007, 07:57
Lokalizacja: ja: to: wiem:?:

Post autor: Mery_Sycow »

KaW pisze:W nagłówku arkusza pomiarów -bo tak to trzeba nazwac -trzeba podac:

Rodzaj przyrzadu -zakres nastawiony-co sie mierzy -wynik .

Np.: uniwers, cyfrowy-0-200 Ohm -koncówki 1-2 - 150 Ohm ...
...
...
i tak po kolei .

Duży sieciowy tr. bedzie miał wyniki w ohmach -podobnie tr. głośnikowy..

narazie nie można uznać obecnej postaci za przydatną do nwet wróżenia -
-ale powoli do czegoś sie dojdzie ..........
Poprawiłem. Mam nadzieję, że teraz jest wszystko, czego potrzeba ;)
Jestem pewien, że jest to trafo głośnikowe i jako takie pracowało, bo mam z tego samego wzmaka działające sieciowe i z nim nie było problemów ;)
Pozdrawiam
Żadam nowej drogi do Indii (=
Awatar użytkownika
Teslacoil
625...1249 postów
625...1249 postów
Posty: 703
Rejestracja: pn, 31 stycznia 2005, 23:51
Lokalizacja: Czarnów

Post autor: Teslacoil »

Będzie szybciej, jeśli zastosujesz się do treści otrzymywanych odpowiedzi :wink: .
Tak więc ponawiam zalecenie, abyś pomierzył napięcia, jak napisałem cztery posty wyżej.
Co do pomiarów rezystancji uzwojeń transformatorów, to z doświadczenia wiem, że cyfrowe multimetry pokazują często głupoty, zawyżają wartość. Co ciekawe, nasilenie zjawiska rośnie wraz z ceną (jakością) miernika. Lepiej mierzyć analogowym. Zakres 1k zupełnie wystarczy. Wskazania poza zakresem oznaczają po prostu przerwę, która to z kolei może wynikać z budowy trafa (inne uzwojenie), czy też być objawem uszkodzenia.
Czekam więc na wyniki pomiarów.

Pozdrawiam
Mery_Sycow
5...9 postów
5...9 postów
Posty: 6
Rejestracja: wt, 20 marca 2007, 07:57
Lokalizacja: ja: to: wiem:?:

Post autor: Mery_Sycow »

Teslacoil pisze:Będzie szybciej, jeśli zastosujesz się do treści otrzymywanych odpowiedzi :wink: .
Tak więc ponawiam zalecenie, abyś pomierzył napięcia, jak napisałem cztery posty wyżej.
Co do pomiarów rezystancji uzwojeń transformatorów, to z doświadczenia wiem, że cyfrowe multimetry pokazują często głupoty, zawyżają wartość. Co ciekawe, nasilenie zjawiska rośnie wraz z ceną (jakością) miernika. Lepiej mierzyć analogowym. Zakres 1k zupełnie wystarczy. Wskazania poza zakresem oznaczają po prostu przerwę, która to z kolei może wynikać z budowy trafa (inne uzwojenie), czy też być objawem uszkodzenia.
Czekam więc na wyniki pomiarów.

Pozdrawiam
Dzięki Teslacoil za wszelką pomoc. Oczywiście pamiętam, że mam pomierzyć, ale niestety jak do tej pory nie miałem takiej możliwości.
Jeżeli tylko będę mógł, ro natychmiast pomierzę ;)
Dodatkowo oczywiście należy rozważyć możliwość, że trafo jest uszkodzone...
Mimo wieku wygląda przyzwoicie, więc chciałbym je wykorzystać ;)
Dlatego też drążę temat.

Pozdrawiam
Żadam nowej drogi do Indii (=
Mery_Sycow
5...9 postów
5...9 postów
Posty: 6
Rejestracja: wt, 20 marca 2007, 07:57
Lokalizacja: ja: to: wiem:?:

Post autor: Mery_Sycow »

Teslacoil pisze:Będzie szybciej, jeśli zastosujesz się do treści otrzymywanych odpowiedzi :wink: .
Tak więc ponawiam zalecenie, abyś pomierzył napięcia, jak napisałem cztery posty wyżej.
Co do pomiarów rezystancji uzwojeń transformatorów, to z doświadczenia wiem, że cyfrowe multimetry pokazują często głupoty, zawyżają wartość. Co ciekawe, nasilenie zjawiska rośnie wraz z ceną (jakością) miernika. Lepiej mierzyć analogowym. Zakres 1k zupełnie wystarczy. Wskazania poza zakresem oznaczają po prostu przerwę, która to z kolei może wynikać z budowy trafa (inne uzwojenie), czy też być objawem uszkodzenia.
Czekam więc na wyniki pomiarów.

Pozdrawiam
Dzięki Teslacoil za wszelką pomoc. Oczywiście pamiętam, że mam pomierzyć, ale niestety jak do tej pory nie miałem takiej możliwości.
Jeżeli tylko będę mógł, to natychmiast pomierzę ;)
Właśnie wyjeżdżam i wrócę dopiero w poniedziałek i przez ten czas nie będę miał dostępu ani do moich gratów, ani do neta...
Dodatkowo oczywiście należy rozważyć możliwość, że trafo jest uszkodzone...
Mimo wieku wygląda przyzwoicie, więc chciałbym je wykorzystać ;)
Dlatego też drążę temat.

Pozdrawiam
Żadam nowej drogi do Indii (=
_idu

Post autor: _idu »

Teslacoil pisze:Będzie szybciej, jeśli zastosujesz się do treści otrzymywanych odpowiedzi :wink: .
Tak więc ponawiam zalecenie, abyś pomierzył napięcia, jak napisałem cztery posty wyżej.
Co do pomiarów rezystancji uzwojeń transformatorów, to z doświadczenia wiem, że cyfrowe multimetry pokazują często głupoty, zawyżają wartość. Co ciekawe, nasilenie zjawiska rośnie wraz z ceną (jakością) miernika. Lepiej mierzyć analogowym. Zakres 1k zupełnie wystarczy. Wskazania poza zakresem oznaczają po prostu przerwę, która to z kolei może wynikać z budowy trafa (inne uzwojenie), czy też być objawem uszkodzenia.
Czekam więc na wyniki pomiarów.

Pozdrawiam
Alez to proste. mierzysz nie opornik ale cewke, o duzej indukcyjnosci. Problem moze tkwic w niestabilnosci przetwornika rezystancja - napiecie jesli podlaczasz duza indukcyjnosc. Wszelkie wahania potem odbijaja sie na odczyt w przetworniku - ktory najczesciej jest przetwornikiem calkujacym (cena).

To samo dotyczy pomiaru napiec stalych. Jesli sa jakiekolwiek tetnienia inne niz 50Hz to odczyt bedzie obarczony sporym bledem.

A czemu dla 50Hz nie bedzie bledu - otoz okres jednego z etapow calkowani gdy napiecie na wejsciu laduje pojemnosc dobiera ie tak aby wielokrotnoscia okresu pradu zmiennego 50Hz. Wtedy zaklocenie samo sie kompensuje.
Awatar użytkownika
Teslacoil
625...1249 postów
625...1249 postów
Posty: 703
Rejestracja: pn, 31 stycznia 2005, 23:51
Lokalizacja: Czarnów

Post autor: Teslacoil »

:arrow: STUDI
Wiedziałem, że ma to jakiś związek z przetwarzaniem A/C, jednak nic poza tym.
Dzięki za wyjaśnienie.
