Szukam schematu montażowego do tego radia oraz oznaczeń i danych nawojowych filtrów tego odbiornika. Może ktoś ma?

[wiki_wrz]

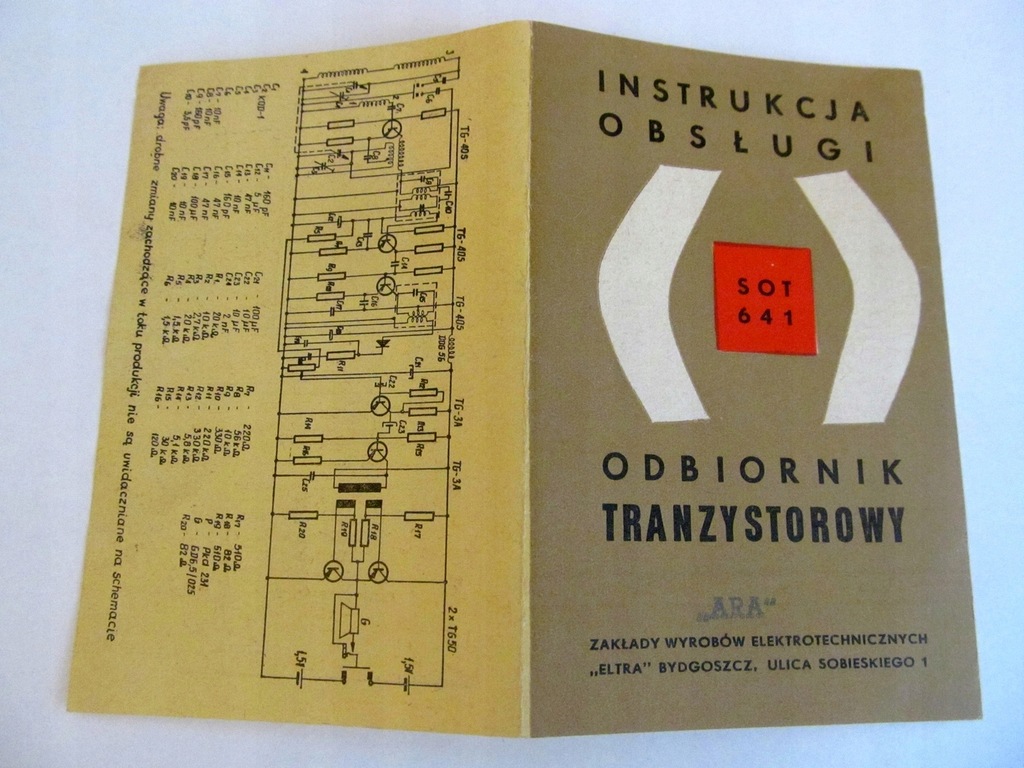

Schemat radyjka jest tutaj:
https://4.allegroimg.com/s1024/0c5c6b/1 ... 2db514f504
W.G.

[walllker]

Wiem że to nie schemat ale nie widziałem tego radia na żywo więc znalazłem filmik z jego prezentacji tu link https://m.youtube.com/watch?v=o4eWvYG0AOo

[Alek]

Cirrostrato podrzucił mi obiecane filtry, wśród których były też dokładnie te, o jakie mi chodziło. Wygląda na to, że wystarczy na jeden egzemplarz i dlatego nie wstrzymuję jeszcze poszukiwań filtrów. Z filmu na Youtube niestety nie wszystko widzę, co poważnie utrudnia montaż. Schemat elektryczny był w "Radioamatorze i Krótkofalowcu" nr 2/1967 (a nie 1976, jak było na stronie "Oldradio", z której link do schematu jest nieaktywny )

Schemat w "Radiomatorze i Krótkofalowcu" ma błędy. Pierwszy filtr p.cz. jest źle narysowany, zaś w końcówce mocy źle narysowany jest jeden tranzystor (kolektor zamieniony z emiterem).

Brakuje mi jeszcze sporo części, aby uruchomić chociaż częściowo ten układ. Może ktoś ma zdjęcia połączeń od strony druku? Wygląda na to, że co nieco jest tam łączone na przewodach.

[Alek]

Otrzymałem od jednego z kolegów materiały dotyczące tego odbiornika, w tym schemat montażowy. Ten schemat też niestety zawierał błędy. Mam jednak pewną wątpliwość: Kondensator C10 ma pojemność - według schematu z "Radioamatora" jak i według tych materiałów równą zaledwie 0,5 pF. Na jednym zdjęciu z internetu znalazłem inną wartośćź- 3,5 pF, co wydaje się nieco bardziej prawdopodobną wartością. Czy ktoś może zweryfikować, jaką pojemność naprawdę powinien mieć ten kondensator, np. podglądając w oryginalnym odbiorniku?

[Alek]

Wygląda na to, że 3,5 pF jest jednak wartością prawidłową- radio gra dobrze. Poszukuję obudowy do tego radia- może ktoś ma? Ewentualnie też potencjometru siły głosu i pokręteł oryginalnych ze skalą. Szansa, że ktoś to ma jest oczywiście marna, ale spróbować trzeba. Filtry od Henia działają bez zarzutu- jeden miał tylko zimne lutowanie w środku.

https://www.youtube.com/shorts/AloFcV5KVpo

[Nieliniowy]

Może popularne filtry serii 42IF100 .. 103 były by w miarę dobrymi zamiennikami tych krajowych typu 10x10 ?
Zwykle kod na puszce nie wiele mówi, nie ma w katalogach, lepie jest sugerować się kolorem śrubki:

żółty - pierwszy filtr pośredniej
biały - drugi/trzeci filtr pośredniej
czarny - ostatni obciążony detektorem 5-6kΩ
czerwony - oscylator fal średnich

Udało mi się kiedyś dostać ostatnie z oznaczeniami 42IF.. z Mousera. W lokalnym sklepie z używanymi/starymi częściami mają dużo takich filtrów, ale z dziwnymi oznaczeniami. Przy testach, impedancja/ częstotliwość rezonansowa, okazało się ze zgadzają się parametry po kolorze z filtrami z Mousera. Kolejność wyprowadzeń też się zgadza.

[Alek]

Pasują też filtry chińskie, ale w tym przypadku zielony jest filtrem pracującym na detektor.

[cirrostrato]

Lata temu przez przypadek zachomikowałem ( z jakiego miesięcznika o elektronice nie pamiętam) dane chyba wszystkich filtrów produkowanych w Polsce, większość z danymi nawojowymi i gdzie (AM, FM ,inne) stosowane. Alku jak masz skaner w wolnej chwili może zadziałasz.........Miłego dnia.

[Thereminator]

Cewki 7x7.pdf

[Alek]

Rzecz w tym, że te "arowskie" są 10x10.
