Tester lamp Ł-3 (ZPPŁ Poznań)

[kolawski]

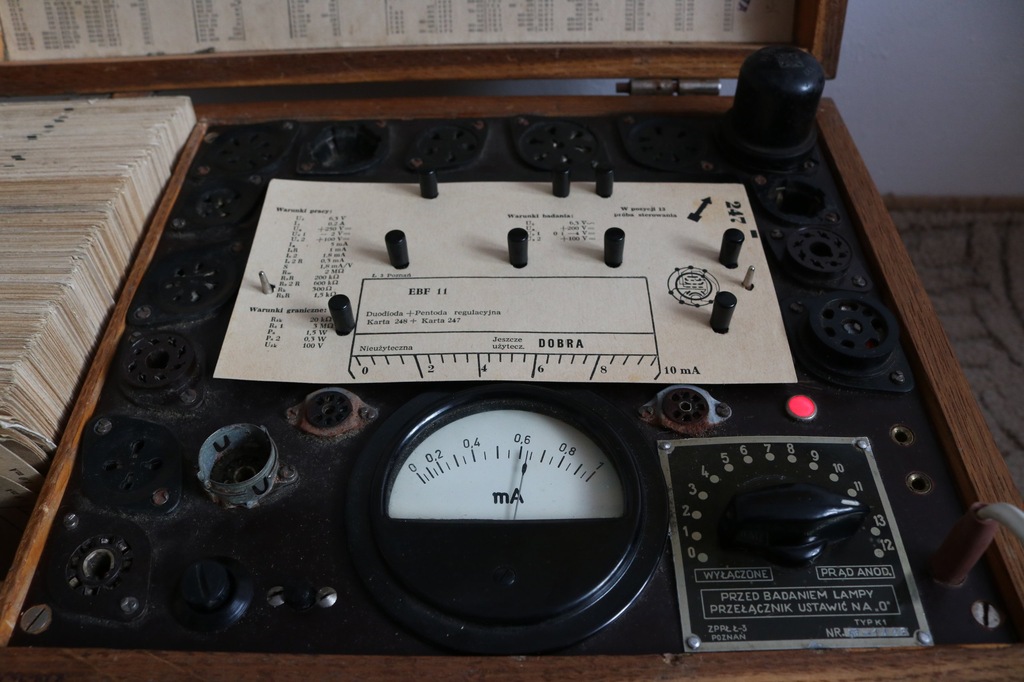

Szanowne Koleżanki i Koledzy, trafił do mnie antyczny polski miernik/tester lamp produkcji ZPPŁ Poznań (tak jest na tabliczce) -- model Ł-3. W sieci, oprócz kilku archiwalnych aukcji, nie znalazłem żadnych informacji na jego temat.




Gdzieś spotkałem sugestię, że to kopia niemieckiego testera "Funke W19", do którego dokumentacji w Internecie jest dużo, ale w języku, którym nie władam (niemiecki).

https://www.jogis-roehrenbude.de/Roehre ... ke-W19.htm

Sądząc po zestawie elementów (lampy są te same: AZ12 i fajny stabilivolt GR 150AD) i wyglądzie krosownicy, to może być prawda. Czy ktoś z Kolegów/Koleżanek wie może, gdzie można znaleźć schemat i/lub instrukcję użytkowania do polskiej wersji? Uszanowania, Maciek.

Ps. Przy okazji drobna prośba. Kupiłem stare rezystory 1%, podobno czeskie. Czy któraś z Koleżanek lub któryś z Kolegów wie, jakiej są mocy i jakiego typu (węglowe, metalizowane). Szacunek



[Olkus]

Oporniki mocy raczej o mocy w okolicy 0,25W.
Testera pozostaje tylko pozazdrościć, ładny stan a i sprzęt fajny.

Pozdrawiam,
A.

P. S.
Ładny kotek

[Radiowiec]

Ten tester to K-1. Jest odpowiednikiem W18, z tym że jest solidniej wykonany i jest zabudowany na ramie, przez co można go wyciągnąć z obudowy - czego się nie da prosto zrobić z W18. Instrukcji ani schematu do niego nie mam, ale obsługa nie jest skomplikowana. Przed pomiarem lampy ustawiasz przełącznik na pozycję "0". Kładziesz kartę na krosownicę, "kołkujesz", umieszczasz lampę w podstawce wskazanej przez strzałkę na karcie i jedziesz powoli przełącznikiem w prawo. Jeśli dobrze pamiętam, to pozycje 1-11 to zwarcia międzyelektrodowe (jeśli zwarć nie ma to ustrój się nie wychyla). Jak napisane na karcie, pozycja 13 to test sterowania (podawane jest niewielkie napięcie na S1 lampy aby sprawdzić czy reaguje prawidłowo, oraz ostatnia pozycja - 12 to prąd anodowy. Warto zwrócić uwagę, że pozycja 13 tutaj jest przed pozycją 12, więc zachowali numerację z W18 ale zamienili kolejność

Przed uruchomieniem warto wyczyścić podstawki i przełącznik, zwłaszcza że jest on "na wierzchu" i nie jest to trudne.

[kolawski]

Ten tester to K-1.

Kruczę, na tabliczce jest ewidentnie "Ł-3", ale rzeczywiście gdzieś w sieci spotkałem się z podobną opinią, że to K-1.

Dziękuję za streszczenie procedury pomiaru, we wklejce (na klapie) W19 jest taka rozpiska z tym, co uruchamia ustawienie poszczególnych pozycji przełącznika.

Przed uruchomieniem warto wyczyścić podstawki i przełącznik, zwłaszcza że jest on "na wierzchu" i nie jest to trudne.

Tak zrobię, aczkolwiek styki wyglądają świetnie. Wyjmę też najpierw lampy (AZ12 jest obluzowana, więc będę musiał sprawdzić, czy nie uszkodziły się połączenia wyprowadzeń z pinami w cokole i przykleić bańkę do cokołu [czym??]). Chciałem też uformować kondensator, bo miernik mógł być nie włączany od końca XX wieku.

Tester ma jedną drobną modyfikację, chyba dolutowano jakiś korygujący rezystor (ale jeszcze nie wiem dokładnie, o co w tej przeróbce chodzi). Poza tym -- stan nieruszany.

[Radiowiec]

Zobacz na tabliczkę znamionową. Typ K1

https://3.allegroimg.com/s1024/0c4c81/3 ... 28d34b8ad3
Uformowanie elektrolitu jest dobrym pomysłem.

[Radiowiec]

O jakiej wklejce na klapie W19 mówisz?

[kolawski]

O jakiej wklejce na klapie W19 mówisz?

Moja pomyłka, tabelka nie jest na wklejce tylko w rogu schematu (jest na podlinkowanej przeze mnie wyżej stronie 'Jogiego').


Przepraszam. Maciek

[Winetu]

Ł-3 to oznaczenie zakładu: Zakład Produkcji Pomocniczej Łączności w Poznaniu TELETRA , później T-7.

Poniżej instrukcja. Nie jestem autorem tych skanów.

[Radiowiec]

O jakiej wklejce na klapie W19 mówisz?

Moja pomyłka, tabelka nie jest na wklejce tylko w rogu schematu (jest na podlinkowanej przeze mnie wyżej stronie 'Jogiego').

Nie ma problemu, zapytałem bo zastanawiałem się czy coś mi nie umknęło

[kolawski]

Zobacz na tabliczkę znamionową. Typ K1

Wszystko jasne, moją tabliczkę właśnie w tym miejscu coś "wyżarło"

Ł-3 to oznaczenie zakładu: Zakład Produkcji Pomocniczej Łączności w Poznaniu TELETRA , później T-7.

Poniżej instrukcja. Nie jestem autorem tych skanów.

Dziękuję serdecznie -- Winetu.
