Lampowy tuner UKF - nawijanie cewek

[ECC83]

Witam.
Jestem a trakcie konstruowania lampowego tunera FM według tego projektu: https://ea.elportal.pl/tuner.html
Mam tylko drobne pytanie: na czym nawijać cewki, które nie mają być nawinięte na ferrycie? Na rdzeniach ceramicznych? Głównie chodzi mi tutaj o filtry p.cz
W opisie jest oczywiście o wspólnym rdzeniu 7mm, jednak ja mam problem ze znalezieniem takiego.

[AZ12]

Witam

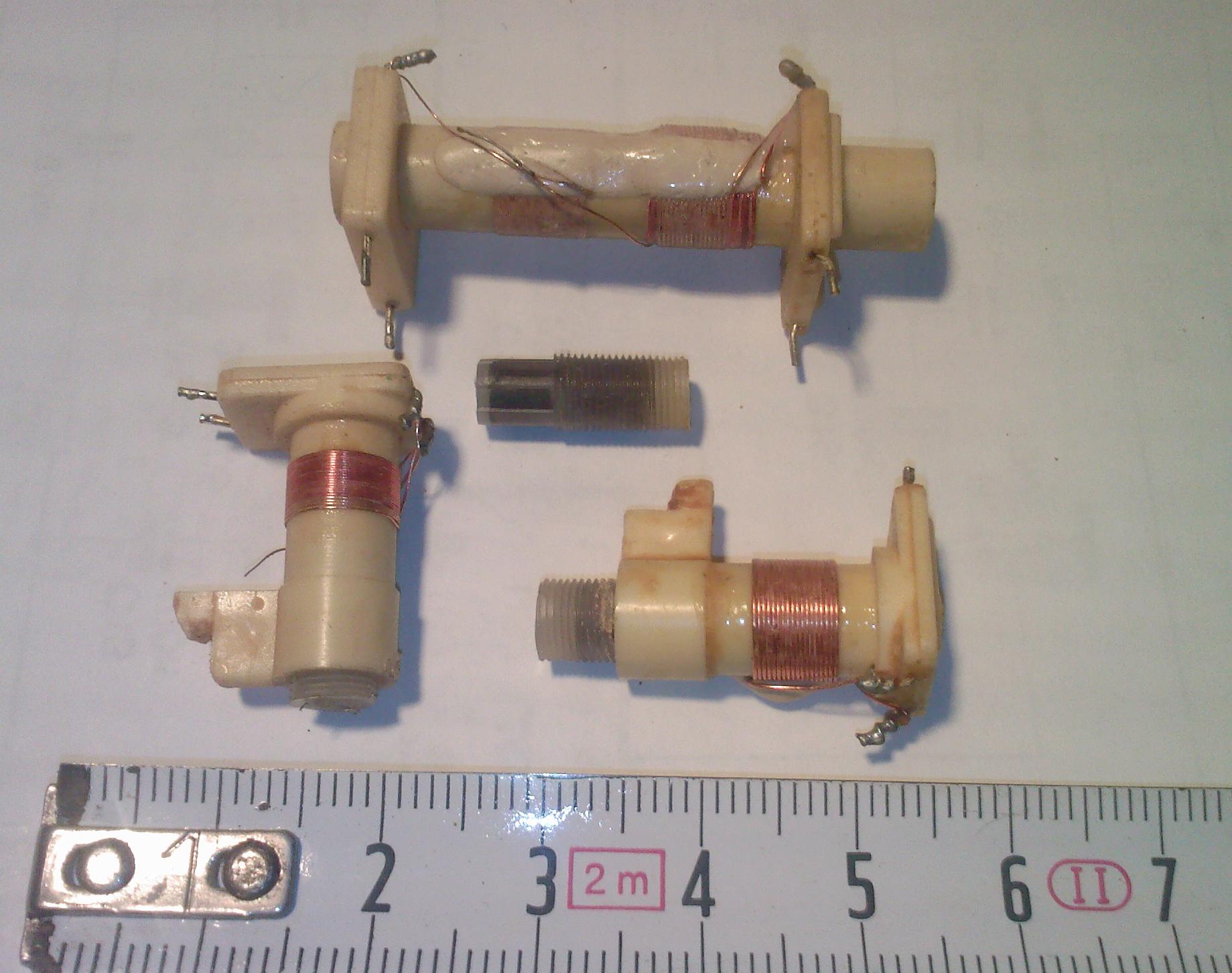

Do nawinięcia cewek filtrów p. cz. można wykorzystać filtry p. cz. telewizyjne, lub radiowe. Możnaza stosować też karkasy jak ze zdjęcia poniżej.



Głowicę polecałbym zrobić z mieszaczem na pentodzie np: E88CC i ECF801. Demodulator warto zrobić na 6BN6. Więcej informacji znajdziesz na forum, wystarczy poszukać.

Czy kolega odpowiedni sprzęt do zestrojenia tego?

[ECC83]

Czyli filtry p.cz pozyskane ze zniszczonego chassis radia Tatry po przewinięciu na odpowiednie wartości zwojów powinny być odpowiednie?
Jako głowicę na sam początek uruchomienia zastosuję przestrojoną DEA, później można kombinować.
Posiadam oscyloskop i być może już niedługo generator.

[AZ12]

Witam ponownie

Rdzenie stosowane w filtrach p. cz. AM 465kHz nie nadają się do tego celu.

[Thereminator]

Karkasy i rdzenie z filtrów z TV Libra i podobnych powinny się nadać. A przynajmniej widziałem je jako propozycję w niejednej konstrukcji radiowej z Re czy MT z lat 70-80. Bywają czasem na Allegro czy OLX.

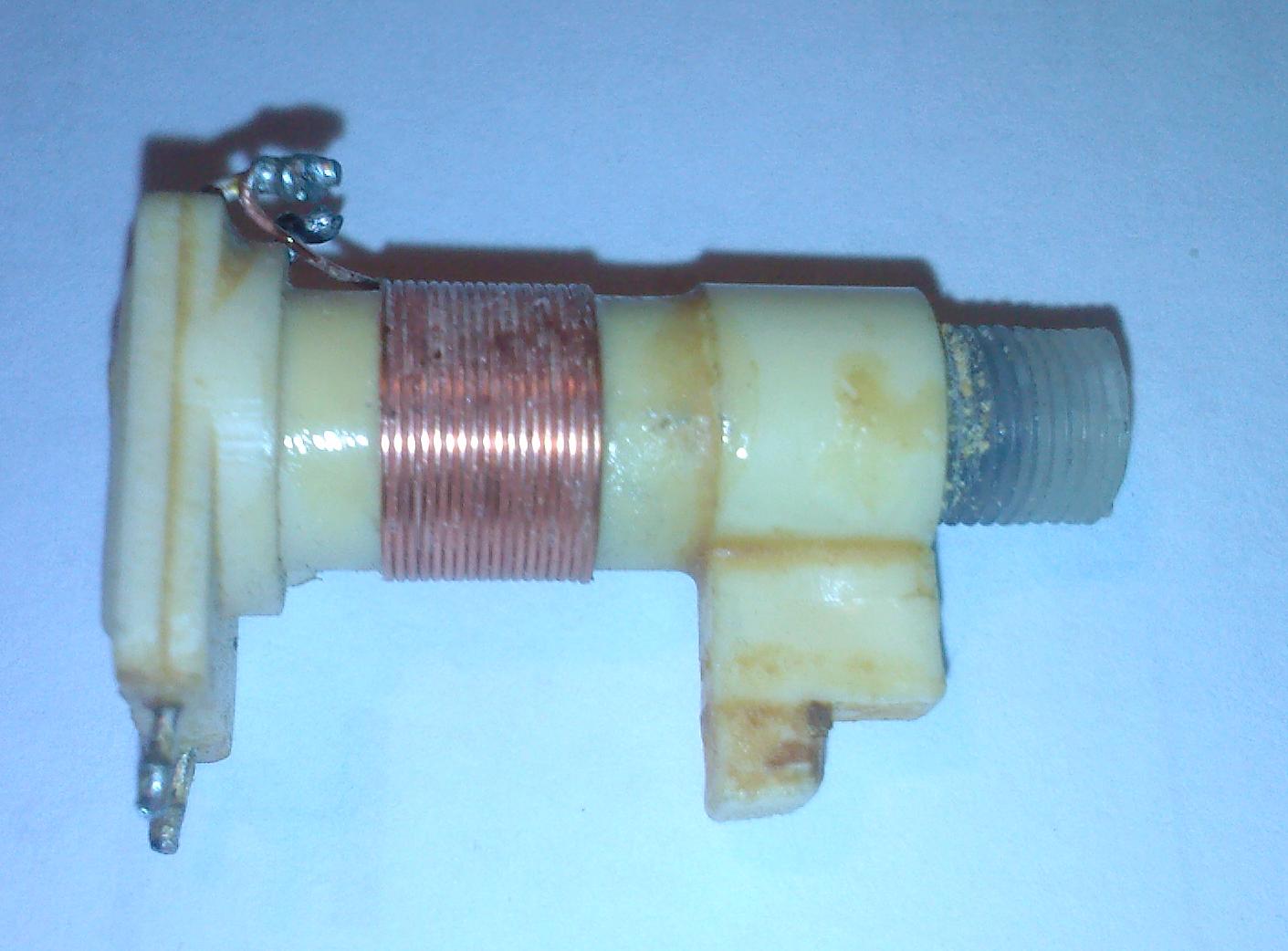

(fotki z internetu)

[ECC83]

To w takim razie chętnie takie przygarnę bo ich w moich zbiorach nie posiadam.
A inne cewki poza filtrami p.cz które nie mają mieć rdzenia ferrytowego mogę nawinąć na takim jak wyżej karkasie z tworzywa bez wkręcanego rdzenia po prostu?

[Thereminator]

Nawiń jako powietrzne srebrzanką na wiertle o odpowiedniej średnicy.

[Vic384]

Czesc

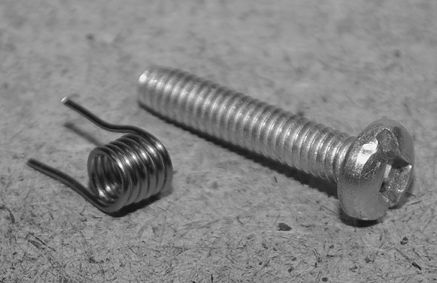

Tak prawde powiedziawszy, to pierwszy raz widze wiertlo z gwintem i lebkiem na srobokret. Wyglada, ze mlody jestem i nie wszystko widzialem.
ECC83, jesli bedzesz grzeczny, to znaczy bedziesz pokazywal etapy pracy nad tunerem, to wysle Ci 6BN6.
Pozdrowienia
Acha, bedzie potrzebny Twoj adres.

[Thereminator]

Napisałem gdziekolwiek, że na zdjęciu jest wiertło? Wrzuciłem jako ilustrację znalezione w sieci zdjęcie cewki i tyle, a jak szukasz zaczepki, to poszukaj gdzie indziej.

[ECC83]

Witaj,
zamierzam przeprowadzać tutaj dokumentację fotograficzną, jednak na razie nie mam zbyt wiele czasu a stoję przed wyzwaniem wykonania solidnej obudowy oraz wykonania otworów pod podstawki lampowe więc jeszcze trochę potrwa.

[ballasttube]

Witam,Kolego ECC83.
Można użyć gotowe filtry p.cz. na 10,7MHz z radyjek lampowych krajowych lub enerdowskich,które maja osobne kubki na 10,7MHz i 465 kHz.Na wiadomym serwisie chassis po-enerdowskie z takimi kubkami wystawia dosyć przystępnie po ok.10pln nieraz gość o nicku Szycha i liczba.Ja mam też do odstąpienia 1 nowy nieużywany, kiedyś kupiony taki kubek, tylko za zwrotem przesyłki.Mam też ciekawą zabytkową głowicę UKF enerdowską,bębnową,na dwóch lampach noval,do odstąpienia tylko po kosztach wysyłki,tylko muszę ją odszukać.
