poszukuję schematu radia stolica z elektrolitami 32 mf

[hummeris]

Witam poszukuję schematu z or stolicy z kondensatorami 32 mf
schemat który posiadam ma kondensatory 16 mf i trochę się różni z tym co jest realnie w radiu.
Potrzebuję go bo chcę odbudować stare radyjko ale ,do końca daleka droga bo głośnik i cewki fal średnich i długich są podjedzone przez gryzonie ale z tym sobie poradzę.
Problem napotkałem gdy po wstępnym sprawdzeniu elementów po uruchomieniu rezystor 91ohm 2W
przegrzewał się .
po wymianie na 5 W jest ok ale to przecież nie rozwiązanie.
Może ktoś wie czego to może być wina.
za pomoc z góry dziękuje.

[Tomek Janiszewski]

Witam poszukuję schematu z or stolicy z kondensatorami 32 mf
schemat który posiadam ma kondensatory 16 mf i trochę się różni z tym co jest realnie w radiu.

A niby co tam się może różnić, poza pojemnością kondensatorów, od np. tego oto schematu (zakładając że użyto głośnika ze wzbudzeniem): http://fonar.com.pl/audio/schematy/radi ... 6_01_1.htm
Wielkiej swobody tam nie ma: elektrolity muszą być oddzielne gdyż wymagana jest wstępna filtracja prądu zasilającego cewkę wzbudzenia, a w przewodzie minusowym musi przed drugim elektrolitem znaleźć się ów rezystor 91 omów.

Problem napotkałem gdy po wstępnym sprawdzeniu elementów po uruchomieniu rezystor 91ohm 2W przegrzewał się.

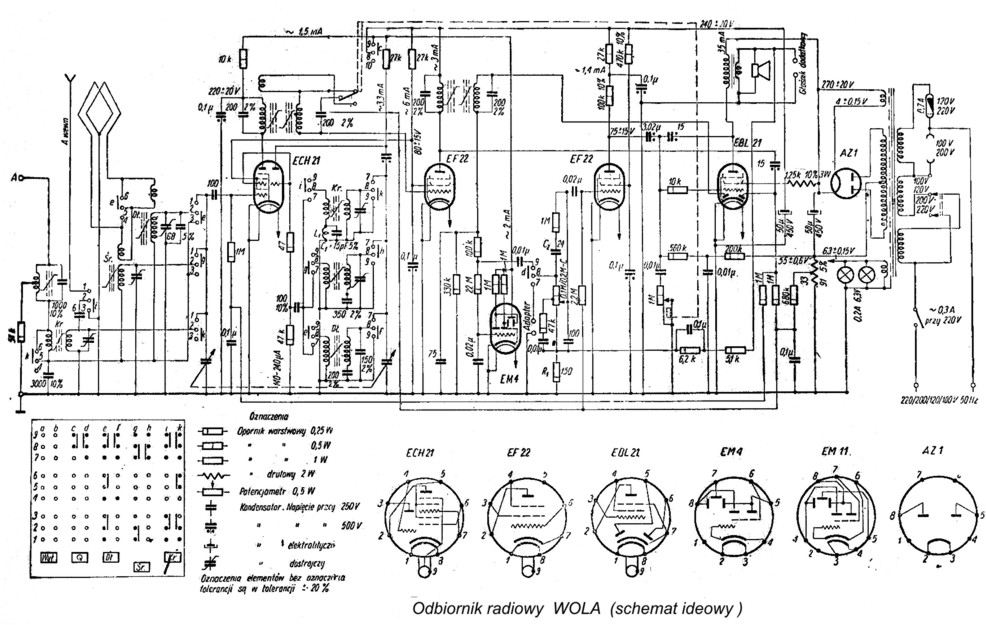

A jakości kondensatora 10nF sprzęgającego lampę EF22 z lampą EBL21 - jesteś pewien? Jak on ma upływność, to prąd anodowy tej ostatniej przekroczy wszelkie normy, i rezystor będzie się przegrzewał. To samo wystąpi w wypadku przebicia lub fizycznego zwarcia kondensatora filtrującego napięcie siatki pierwszej, o ile w ogóle go tam zastosowano, wzorem późniejszego podobnego radia Wola: http://www.oldradio.pl/foto_schematy/OR_Wola.jpg Również uszkodzenie rezystorów polaryzujacych siatkę pierwszą lampy EBL21 wyrażające się we wzroście ich oporności może przyczynić się do nadmiernego wzrostu prądu. Także i tak prozaiczna rzecz jak upływność (w wyniku rozformowania) drugiego elektrolitu 32uF będzie skutkowała nadmiernym poborem prądu i przegrzewianiem rezystora. Nie mówiąc już o możliwym zwaciu pogryzionej przez myszę cewki wzbudzenia do połączonego z masą metalowego kosza głośnika. Zmierz zatem prądy w poszczególnych gałęziach (są podane na schemacie i takie być powinny bez względu na ewentualne modyfikacje układowe) i wtedy rozstrzygniesz co jest powodem niedomagania.

po wymianie na 5 W jest ok ale to przecież nie rozwiązanie.

Jak masz nakład zapasowych lamp EBL21, AZ1, i na wszelki jeszcze wypadek transformatorów sieciowych oraz paru elementów biernych - to czemu nie...

Może ktoś wie czego to może być wina.

Niefachowego podejścia do naprawy odbiornika?

[Thereminator]

Owe "mf" to jakaś jednostka nieujęta w SI?

[zagore1]

Dajcie spokój
Kolega szuka pomocy. Nie ma głupich pytań, ale odpowiedzi to już chyba są.....
