OR Aneta - parametry cewek

[k4be]

Ktoś przy tym odbiorniku ciężko pracował - widać po ilości lutów i przeróbek. Najwyraźniej swojej pracy nie zdążył, albo nie potrafił skończyć - brakuje sporej części elementów. Przede wszystkim - w głowicy UKF nie ma ani jednej cewki, brakuje też części kondensatorów. Oprócz tego nie ma anteny ferrytowej, filtr ceramiczny dla zakresu AM jest zwarty (zdjęta przykrywka i zlutowane blaszki wewnątrz), a filtr ceramiczny FM mial obciętą środkową nogę (po co?). Wszystkie rdzenie kręcone (aż się zużyły główki).
Nie planuję naprawiać zakresu AM w odbiorniku, natomiast do FM potrzebuję parametry wszystkich potrzebnych cewek (kondensatory zapewne znajdę w instrukcji przestrajania). Potrzebuję także porad dotyczących strojenia 'na wyczucie' toru p.cz. z układem UL1211 (kolejny raz przydalby się wobulator - oscyloskopem i multimetrem nie wszystko da się zrobić).
Załączam kilka zdjęć - może ktoś mający doświadczenie z tym urządzeniem wypatrzy jakieś inne braki.






[Zibi]

[k4be]

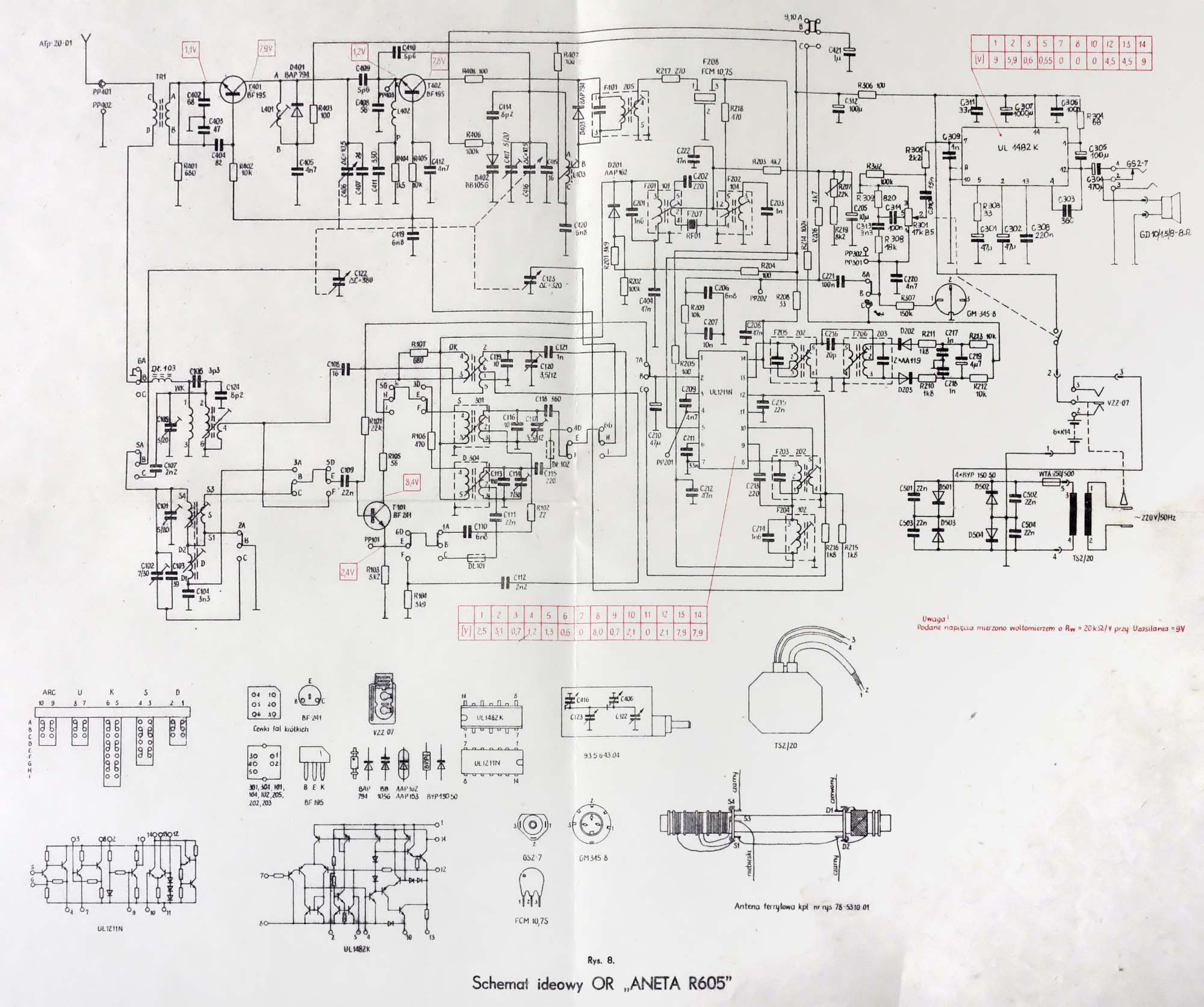

Schemat mam (ale zamieszczony fragment jest czytelniejszy, więc się przyda) - natomiast nie ma na nim liczby zwojów żadnej cewki. Eksperymentując z tym (losowo lub próbując obliczać indukcyjności) bez wobulatora sensownych efektów nie osiągnie się szybko.

[Zibi]

Filtry są standardowe, oznaczenia są na schemacie, ale jeśli chcesz "motać": http://radio.elektroda.net/pdf/cewki7x7.pdf

[k4be]

Tak się składa, że nie brakuje żadnej 7x7 (co najwyżej trzeba w nich powymieniać rdzenie), i co więcej, nigdy jeszcze nie widziałem takiej w głowicy UKF (pomijając filtry p.cz. na jej wyjściu).

[gustaw353]

Tato stránka Vám pomůže: http://www.pokusy.chytrak.cz/programy/civky.htm

[k4be]

Skoro nie ma innych pomysłów niż próba obliczenia właściwych cewek, postanowiłem spróbować rozwiązać problem w ten sposób.
Transformatora TR1 nie montowałem, ponieważ nie mam pomysłu jak go wykonać - jaka przekładnia i jak uzyskać odpowiednio małą dobroć - tutaj ciągle czekam na propozycje Kolegów. Antenę tymczasowo dołączyłem do emitera T401.
W obwodzie wejściowym zmierzyłem zakres pojemności od 19 do 27pF, zastosowałem cewkę około 120nH (7 zwojów drutu 0,8 na fi 4mm), co daje zakres przestrajania od 88 do 105MHz (zakres można przesunąć nieco w górę rozciągając cewkę). Natomiast w obwodzie generatora zmierzyłem 27-38pF, wyszła mi cewka 68nH (4 zwoje, odczep na środku), czyli 99 (88,3) do 117,5 (106,8)MHz. Okazuje się, że heterodyna pracuje w całym zakresie zmian pojemności, ale zakres przestrajania odbiornika jest dużo mniejszy niż zamierzony - w przybliżeniu od 92 do 99MHz. Co takiego zepsułem?

[gustaw353]

Usunąć: C407; C415
Zmienić:
C414 - 5,6 pF
C410 - 3,3 pF (dobrać)
Pokombinować na nowo z cewkami.

[k4be]

Ja znalazłem taką instrukcję przestrajania:
'c402 68p =>33p
c403 47p =>27p
c404 82p =>47p
c408 56p =>33p
c415 16p => usuń
c407 24p => usuń
c414 8,2p=>3.3p '
Trymer C417, który był na płytce, dawał się regulować w zakresie 0-3pF - wymieniłem go na nowy 6,8-40pF.
Przed mierzeniem pojemności wlutowałem właśnie takie kondensatory. Podejrzewam, że zarówno gustaw353 jak i autor instrukcji którą znalazłem ma rację, tylko podszedł do problemu w inny sposób.
Pojemność w obwodzie oscylatora wydaje mi się dziwnie duża - ale według obliczeń zbieżność przestrajania była poprawna (tylko rzeczywisty układ nie chce się zachowywać zgodnie z obliczeniami). Niestety nie wiem, czy po włączeniu napięcia nie zmieniają się brzydko pojemności wewnętrzne półprzewodników, ani czy pomiar pojemności multimetrem jest w ogóle wiarygodny.
Co do toru p.cz. - po chwili przypadkowego (czyli z uchem jako jedynym przyrządem pomiarowym) kręcenia rdzeniami filtrów jakość odbioru stała się akceptowalna.

[Zibi]

Skoro nie ma innych pomysłów niż próba obliczenia właściwych cewek

Głowica jest typowa, więc budowę cewek można podpatrzeć lub wymontować je z "elekrośmieci".
http://www.elektroda.pl/rtvforum/topic1638685.html

[TELEWIZOREK52]

w przybliżeniu od 92 do 99MHz. Co takiego zepsułem?

Nic nie zepsułeś. Po prostu przestroiłeś ale pasma nie rozszerzyłeś.

[k4be]

Zepsułem - albo obliczenia albo mój tok rozumowania
W drodze eksperymentów (testowałem coraz dłuższe cewki) zatrzymałem się na 4+3 zwoje (czyli taka sama cewka jak w obwodzie w.cz.) - zakres jest w przybliżeniu 90 do 106MHz (nie mam narzędzi, które pozwolą na jego dokładny pomiar) - wygląda na zadowalający.
Natomiast nadal nie wiem jak wykonać transformator antenowy, oraz jak zestroić obwód w.cz. Próbowałem mierzyć poziom p.cz. na nóżce 13 UL1211 - ale okazuje się, że przebieg jest modulowany amplitudowo sygnałem akustycznym, i raczej nie wynika to z rozstrojenia obwodów.

[CHOPIN66]

Temat co prawda z przed 5 lat nie wiem czy autor się z tym uporał ale może to coś pomoże.
Dane cewek Aeta R605 głowica UKF
Transformator antenowy :
Dwie cewki nawinięte bez karkasu na rdzeniu ferrytowym, cewka pierwotna 5 zwojów a cewka wtórna 4 zwoje odstęp międz cewkami 1 rowek .

2018-07-11 01.25.01.jpg

Obwód wejściowy mieszacza :
Cewka 5 zwojów fi ok 7mm powietrzna zwuj przy zwoju w celu uzyskaniawysokiej czułości , u mnie odbiera na schowanej antenie.

2018-07-11 01.27.55.jpg

Obwód heterdyny :
Cewka 5 zwojów odczep po pierwszym zwoju od góry , cewka nawinięte na karkasie fi ok 6mm długość cewki ok 6 mm rdzeń mosiężny.

2018-07-11 01.32.44.jpg

2018-07-11 01.37.04.jpg

Dane cewek zdjęte z posiadanego obbiornika .

Poza tym zamiast C409 5,6pF można wstawić 5,1pF (jak by orginalny uległ uszkodzeniu ) . Zresztą po wyminie C409 na 5,1pF mam wrażenie jakby wzrosła czułość obbiornika .
Pozdrawiam
