Diora Calypso - pytanie o EM84

[P69]

Jako Nowy na forum witam serdecznie stałych użytkowników.
Znalazłem na śmietniku radio Calypso. Radio w całkiem dobrym stanie, chociaż bez lamp i z pękniętą szybą. Mimo małego doświadczenia i skromnego warsztatu, zabrałem się za naprawę. Jako dziecko z pasją rozwalałem takie radia i teraz postanowiłem się zrehabilitować... Lampy (z wyjątkiem ECC85) się znalazły i po poprawieniu zimnych lutów oraz wymianie złamanego rezystora z filtra RC zasilacza radio ożyło. AM działa, słychać Warszawę. UKF - ponieważ nie mam ani lampy ani umiejętności przestrojenia głowicy, chwilowo do wejścia p.cz podpięta jest półprzewodnikowa Gloria. FM działa na niej wyśmienicie.
Żeby nie było idealnie to są problemy z przydźwiękiem sieci, trzeszczącymi potencjometrami i grzejącym się transformatorem. Czyli, jak się zdążyłem już dowiedzieć na forum, typowe objawy dla 46 letnich odbiorników.
Mój aktualny problem to EM84. Poniżej 3 zdjęcia jako ilustracje jej działania.

Wskazanie po włączeniu zasilania i/lub włączonym zakresie fal długich. Przy dostrajaniu do Warszawy 1 wskaźnik nie reaguje.



Włączony UKF (sygnał z Glorii na we p.cz) - przy dostrojeniu na 90% do silnej stacji

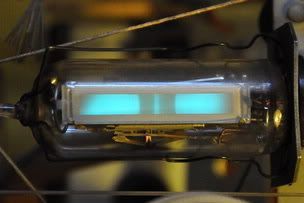

i radio dostrojone najlepiej jak się da do silnej stacji


Nigdy nie widziałem w działaniu takiego wskaźnika i mam wątpliwości czy działa tak jak powinien. Czy ktos mógłby rozwiać moje wątpliwości i ew. wskazać co należy z tym zrobić?

[AZ12]

Witam

Zacznij od pomiarów napięć sterujących wskaźnik wysterowania. Jeśli nie zmienia się, to oznacza uszkodzenie w układzie, zużycie się lamp lub rozstrojenie obwodów p. cz.

[Tomek Janiszewski]

A ja widzę że wskaźnik jak najbardziej działa. Tylko luminofor jest zużyty w środkowej części (czyżby bombardowanie elektronami sprzyjało podtrzymaniu jego żywotności?), i tam świeci słabiej. Być może na Warszawę praktycznie nie reaguje z uwagi na słaby sygnał. Spróbuj dostroić radio do jakiejś stacji na falach krótkich; tam niejednokrotnie uzyskuje się silniejszy sygnał niż z Radiostacji Centralnej.

[Javoreczek]

Zauważyłem taki efekt ciemniejących pasków EM84 w posiadanym przez mnie radiu Meteor II, kiedy pogra ono przez dłuższy czas na jakiejś słabej stacji. Po dostrojeniu do stacji silnej widać taki sam efekt jak na zdjęciach powyżej, ale jasność wyrównuje się po kilkudziesięciu minutach pracy z silnym sygnałem.
Może to jakaś seria lamp z taką cechą, bo w innych radiach z EM84 takiego efektu nie zaobserwowałem.
Co do nachodzenia na siebie pasków przy silnym sygnale, też mam taki efekt, i też nie wiem, czy to dobrze

[Tomek Janiszewski]

jasność wyrównuje się po kilkudziesięciu minutach pracy z silnym sygnałem.

Czy to oznacza że ekran luminescencyjny można regenerować przez jego silne przeświecenie?

Co do nachodzenia na siebie pasków przy silnym sygnale, też mam taki efekt, i też nie wiem, czy to dobrze

Przy pełnosprawnej lampie też tak jest, oczywiście środkowy pasek świeci wtedy silniej niż cala reszta ekranu. Po prostu nakładają się na siebie strumienie elektronów omijających z obydwu stron elektrodę odchylającą.

[P69]

Dziękuję za zainteresowanie.

Czyli takie działanie lampy może być całkiem normalne i szukam sobie problemu?
Pomierzyłem napięcia w całym układzie i w zasadzie są zbliżone do wartości z tego schematu. Rozbieżność w granicach +10, +15V
W przeciągu 2 godzin jasność ani szerokość pasków nie zmienia się. Zauważyłem, że przy pomiarze napięcia na wyprowadzeniu 7 lampy, świecące paski zdecydowanie poprawiają swój wygląd. Nie są takie "widmowe" ale bardziej nasycone. Napięcia mierzone multimetrem MERA UM205 o oporności wewn. 20k.om/V względem masy.
I tak na nóżkach EM84:
siatka (1): od -0,5 do -6,5V w zależności od dostrojenia (-6,5V przy najlepszym)
ekran (6): +190V
anoda (9;7): zakres AM:- +60V; UKF: +60 - +120V zależnie od dostrojenia.
żarzenie (5): 6,3V AC
katoda (3): masa
żarzenie (4):masa
Dla własnej satysfakcji sprawdzę dokładnie R19,R14,R15,C35,C23,C45 a na końcu eksperymentalnie pokręcę p.cz

[TELEWIZOREK52]

A nie prościej podstawić drugą lampę i będzie wiadomo na 100% ?

[P69]

Zdecydowanie tak byłoby najprościej, ale akurat nie mam pod ręką drugiej takiej lampy
A zanim ją będę miał to minie jakiś czas.

[Javoreczek]

Czy to oznacza że ekran luminescencyjny można regenerować przez jego silne przeświecenie?

Zregenerować zużytego zapewne się nie da. Moja lampa jest w dość dobrej kondycji. Wygląda to poprostu tak, jakby luminofor potrzebował chwili czasu na uzyskanie pełnej emisji światła i wyglada mi to na cechę tej konkretnej lampy, bo nie widziałem takiego efektu w innych lampach tego typu.

[_idu]

Nigdy nie widziałem w działaniu takiego wskaźnika i mam wątpliwości czy działa tak jak powinien. Czy ktos mógłby rozwiać moje wątpliwości i ew. wskazać co należy z tym zrobić?

1. Słaba emisja części triodowej oczka - widać to na wskazaniu przy braku sygnału.
2. Wypalony luminofor - przy silnym sygnale paski zachodzą ną siebie - tu paski prawie się stykały.
3. Słaba emisja części wskaźnikowej....

Oczko do wymiany.

Radzę w szereg z wyprowadzeniem luminoforu (ekranu) dać rezystor 10 - 47k. Oczko będzie świecić ciemniej, będzie miało większą czułość ale będzie bardziej trwałe.

[P69]

O, i to jest kompetentna odpowiedź. Czuję fachowca. Dziękuję!
