Excelsior - 52
Благодарю за помощь.
Поиск схемы
Moderatorzy: gsmok, tszczesn, Romekd, Einherjer, OTLamp
-
Audion
- 15...19 postów
- Posty: 18
- Rejestracja: pt, 20 sierpnia 2010, 08:02
- Lokalizacja: Lwow
-
fugasi
- 3125...6249 postów
- Posty: 4191
- Rejestracja: pt, 2 grudnia 2005, 20:47
Re: Поиск схемы

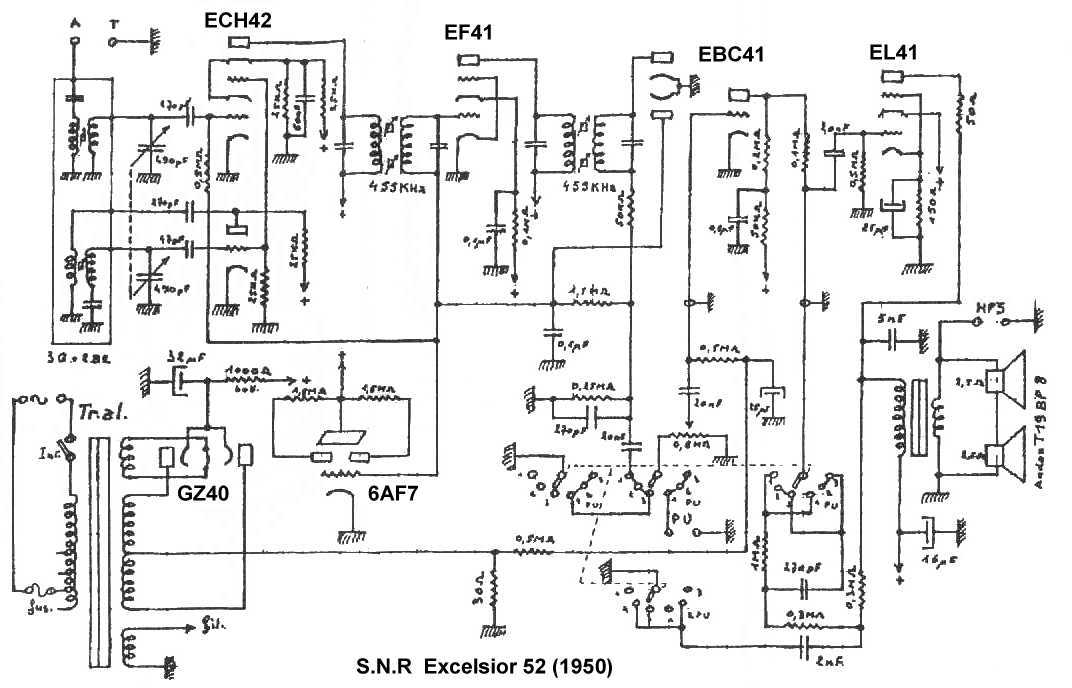

http://www.radiomuseum.org/forumdata/upload/SNR52.jpg

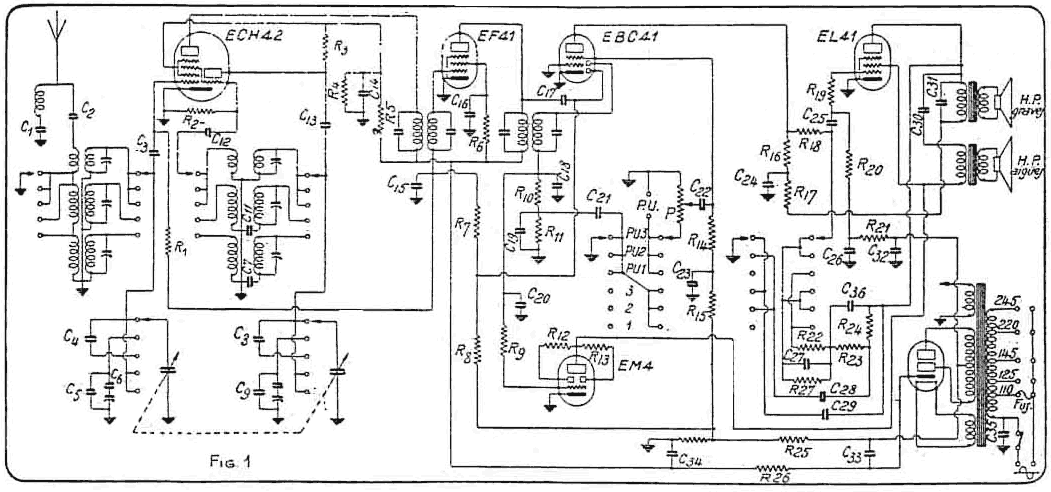

Вариант с двома выходниками: http://www.radiomuseum.org/forumdata/up ... 52-2tr.gif
Описание: http://www.radiomuseum.org/forumdata/up ... tr-nom.gif
Вообще то согласно сайту http://www.radiomuseum.org/m/snr_f_en_1.html были два варианта - с октальными лампами и Rimlock.
Вариант с двома выходниками: http://www.radiomuseum.org/forumdata/up ... 52-2tr.gif
Описание: http://www.radiomuseum.org/forumdata/up ... tr-nom.gif
Вообще то согласно сайту http://www.radiomuseum.org/m/snr_f_en_1.html были два варианта - с октальными лампами и Rimlock.
_
-
Audion
- 15...19 postów
- Posty: 18
- Rejestracja: pt, 20 sierpnia 2010, 08:02
- Lokalizacja: Lwow
Re: Поиск схемы
Большое спасибо!
