Mende e38N Odbudowa kilka problemów

[majlos1990]

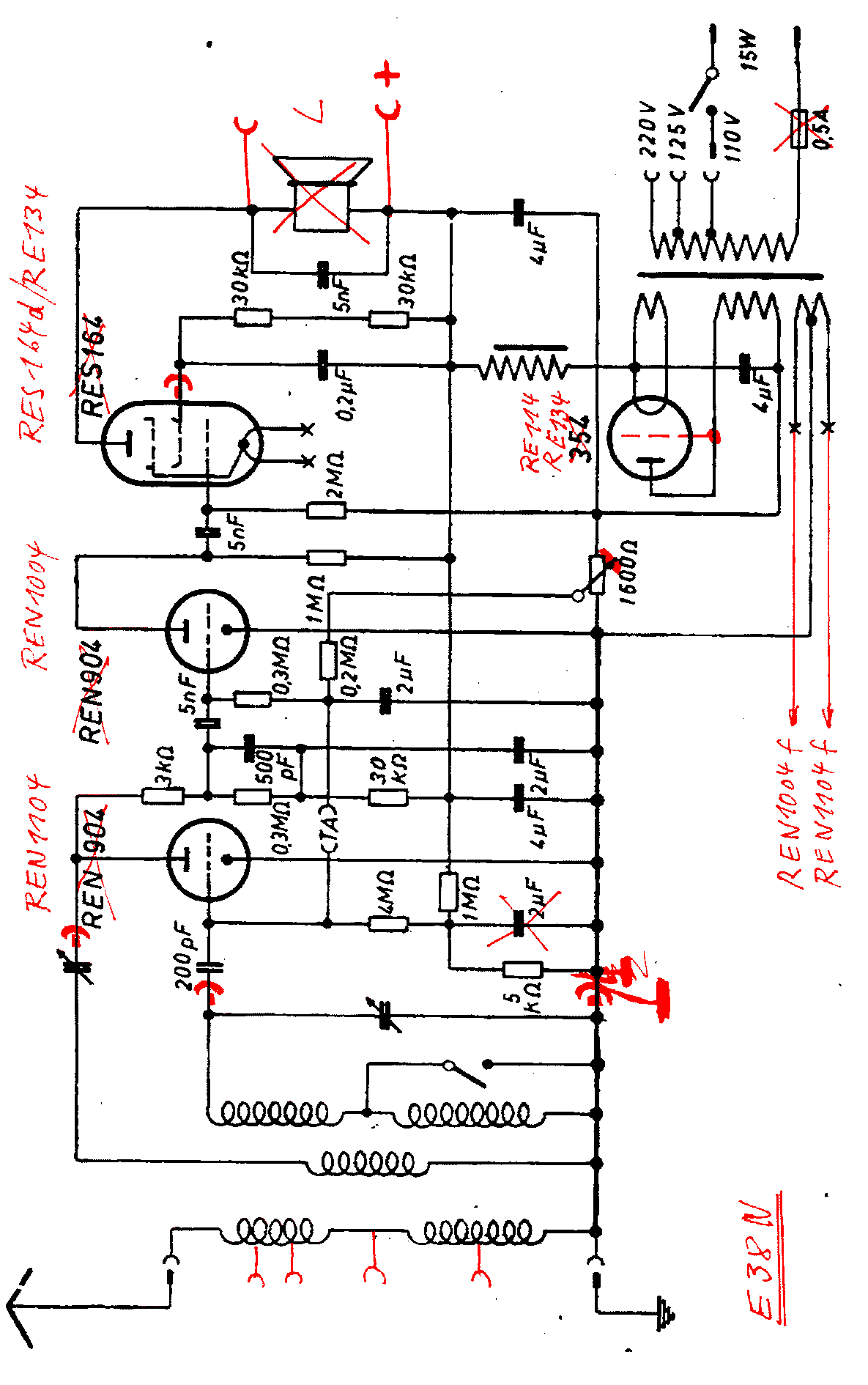

Witam serdecznie jestem posiadaczem mało popularnego odbiornika radiowego firmy MENDE model e38n (1930) (bakelitowa obudowa).Problem polega na tym ,iż jest dość zniszczony pod względem elektroniki) do wymiany potencjometry ,kondensator (duży) włącznik ,brak lamp(ten problem mam już z głowy) urwany kawałek skali ,brak anteny wewnętrznej ,transformator główny zardzewiały.Znalazłem schemat

http://www.radiomuseum.org/forumdata/up ... witsch.png
http://www.radiomuseum.org/forumdata/up ... _innen.jpg
http://www.radiomuseum.org/forumdata/up ... rseite.jpg

Chodzi o to ,że odczepy napięć wtórnych na transformatorze głównym nie są opisane,chcąc zlecić komuś nawinięcie nowego transformatora nie mam skąd wziąć danych,wewnętrzna antena brak opisu ilości zwojów ,duży kondensator skąd wziąć taki bo chyba ich się nie naprawia.
Z połączeniem elementów nie będzie problemów .Może ktoś ma jakieś informacje na temat tego trafa oraz pomysł na kondensator,potencjometry bo będę miał z tym problem ,prosiłbym o nakierowanie. Pozdrawiam Miłosz


podejrzewam ,że napięcia te będą bardzo podobne do napięć znamionowych anod dobrze myślę?
LAMPY :
RES164D
http://tubedata.itchurch.org/sheets/105/r/RES164d.pdf
REN1004
http://www.scottbecker.net/tube/sheets/ ... EN1004.pdf
REN1104
http://tubedata.itchurch.org/sheets/105/r/REN1104.pdf
RE134
http://www.hi-fiav.cn/tubedata/sheets/110/r/RE134.pdf

[g.marciniak]

A po co chcesz nawijać na nowo transformator? To, że jest zardzewiały to nie znaczy że niesprawny, transformatory zazwyczaj są zardzewiałe. Jeśli nie ma przerw w uzwojeniach ani zwarć, to wyczyścić szczotką drucianą i pomalować np. czarnym Hammeritem.
Najlepiej wrzuć zdjęcia, podejrzewam że niektóre elementy da się naprawić przy odrobinie chęci. Do tego które uzwojenie jest do czego dojdziesz mierząc ich oporność. I tak sieciowe przy 220V będzie miało opór powiedzmy 20Ohm, wtórne anodowe kilkaset, żarzenia bliskie zeru. A tak w ogóle to ten schemat jest poprzerabiany, ktoś dorysował jak zastąpić lampę prostowniczą triodą. Jak byś szukał lamp, to lepiej wstawić oryginalną prostowniczą, nie przeróbkę.

[majlos1990]

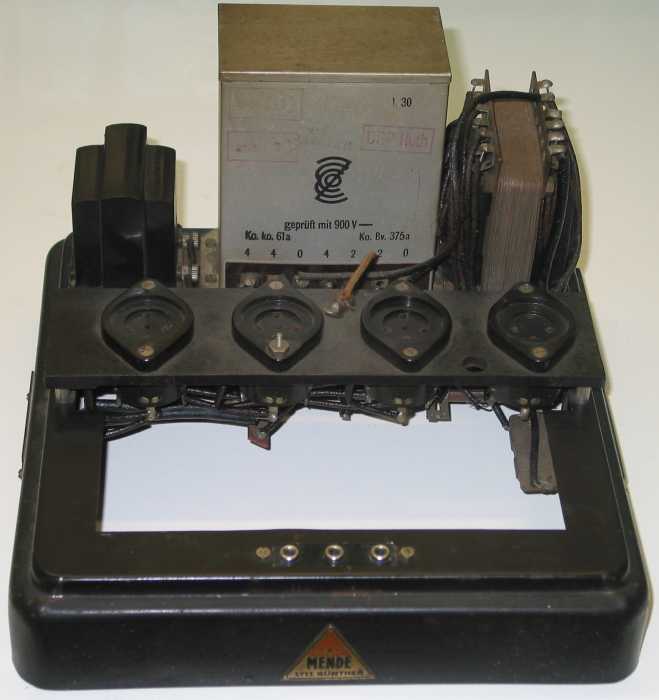

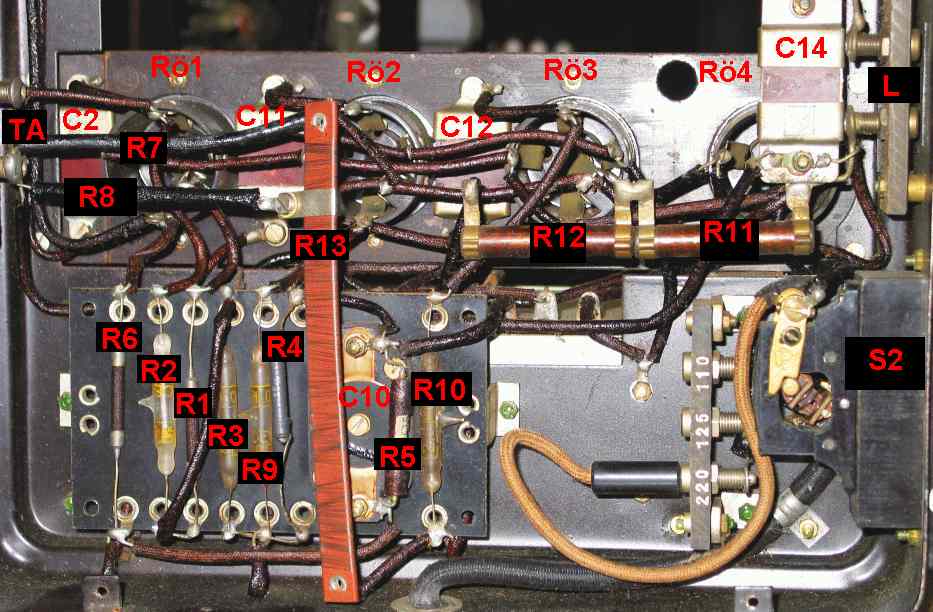

Lampy znalazłem na ebay-u nie będzie z nimi problemu.Niestety na transformatorze są zwarcia zresztą widać jaki jest rdzeń wszystko kruszy się w rękach tylko co na to poradzić. Załączam
zdjęcia przepraszam za jakość.





http://radiofreunde.org/Meine_Sammlung/ ... _38_n.html

Czy ktoś się orientuje ile to cudo jest warte ?
