Sprawdzenie lamp ecc83 i el34?

[zibi_11]

Witam opisaliście fajny sposób pomiaru emisji lamp, czy może ktoś mógłby to przedstawić graficznie co gdzie podłączyć do której nóżki mam podstawki do lamp.
Prosiłbym o przykład na lampach el34 i ecc83??
Poradźcie jak sprawdzić te lampy??

[Thereminator]

http://www.mif.pg.gda.pl/homepages/frank/

[zibi_11]

mam schemat lampy el34 i tak są tam piny g1, g2, g3, a, k, f, f
co gdzie podłączyć według opisu
. Badanie emisji lamp za pomocą omomierza
Do nóżek połączonych z końcówkami włókna żarzenia badanej lampy przyłączamy baterię, bądź też inne odpowiednie dla danego typu lampy źródło napięcia prądu stałego. Przy badaniu lamp pośrednio żarzonych katodę należy połączyć z włóknem żarzenia. Zacisk dodatni omomierza łączymy bezpośrednio z siatką sterującą lampy, a zacisk ujemny z katodą (od strony dodatniego bieguna baterii żarzenia). Przy badaniu lampy - diody zacisk dodatni omomierza należy połączyć bezpośrednio z jej anodą. Pod wpływem prądu przepływającego przez utworzony w ten sposób obwód - wskazówka omomierza wychyli się odpowiednio do wielkości emisji lampy. Duże wychylenie wskazówki świadczy o tym, że pod względem emisji badana lampa jest pełnowartościowa. Nieznaczne natomiast wychylenie wskazuje na zanik emisji, a więc i na daleko posunięte zużycie się lampy. Ocenę emisji możemy sobie ułatwić przez porównanie wskazań omomierza ze wskazaniami dla tego samego typu lampy, o której wiemy, że jest sprawna.

[Marvel]

Widziane od spodu lampy/ podstawki EL34:

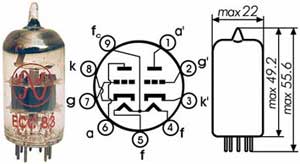

ECC83:

[zibi_11]

ok co oznaczają te f f, i g1 g2 g3

[qdlaczian]

ok co oznaczają te f f, i g1 g2 g3

"f f " - grzejnik (wyprowadzenie włókna żarzenia)
"g1 g2 g3" - siatki.

odsyłam do podstaw, to naprawdę proste rzeczy.

[fugasi]

F i f - żarzenie, g1 - siatka pierwsza, g2 - druga, g3 - trzecia.
Poczytaj, bracie, to: http://pl.wikipedia.org/wiki/Pentoda a może nawet wcześniej to: http://www.stareradia.pl/dioda.html, to: http://www.stareradia.pl/trioda.html i to: http://www.stareradia.pl/tetroda.html oraz http://www.stareradia.pl/tetroda.html#pentoda

[kiepura47-51]

O ile posiadasz ECC83 to przyglądnij się lampie od spodu i postaraj się odszukać co jest podłączone do nóżek lampy,a następnie popatrz na rysunek przedstawiający lampę i odszukaj ,anody ,katody ,siatki oraz żarzenie .

[Kopruch]

Witam.

Czy ktoś może napisać coś więcej o tej metodzie ?? Czy to jest w jakikolwiek sposób miarodajne i pozwala porównawczo odrzucić najsłabsze sztuki ?

[djivo]

Tutaj jest wyjaśnione co i jak jeśli mowa o prostym sposobie pomiaru.
http://www.fonar.com.pl/audio/diy/tester1/tester1.htm
Oczywiście można go odpowiednio zmodyfikować po to aby wykonywać pomiar wielu innych lamp.
Pamiętając o tym, że można mierzyć tylko jedną lampę w jednym momencie.

[Kopruch]

Witam.

Popełniłem w końcu ten miernik i działa, lecz mam kilka pytań:

1.Trafo sieciowe które zastosowałem daje ~230VAC (TS 30/1/676). Czy to nie za mało ? Czy jeśli nie chciałbym go zmieniać to istnieje potrzeba zmiany wartości niektórych elementów ?
2.Zależy mi na sprawdzaniu połówek Ecc83 osobno. Czy w takim wypadku mogę dać po 56K na 1 i 6 nogę osobno ? Czy coś jeszcze muszę rozdzielać ?
3.Do czego służy wyłącznik "control voltage" ?

Pozdrawiam

[Thereminator]

Żaden 56 kilo, tylko dodaj przełącznik do przełączania napięcia albo na anodę 1 albo na 6. Szczegóły konstrukcji są w linkowanym artykule (i w artykule źródłowym podlinkowanym w tym pierwszym).

[Kopruch]

Witam.

Jeszcze kilka pytań.:
-czy mierzenie lamp Ecc 81,82 i 6550 wymaga zmian z układzie ?
-Jakie wartości powinna mieć sprawna lampa ecc83 w tym układzie (i pozostałe) ? Wydaje mi się że 1,2mA dla 83, ale jak na razie wszystkie mają więcej. 6n2p ma nawet 1.6mA.
