Polaryzacja... mieszana?

Post autor: elektro_nowy »

Jaką właściwie polaryzację mają lampy końcowe w tym (SCHEMAT) wzmacniaczu?
Niby stałą, z zasilacza, ale po co są te rezystory 10Ω/2W w katodach EL34? :roll:
Awatar użytkownika
tszczesn
moderator
Posty: 11248
Rejestracja: wt, 12 sierpnia 2003, 09:14
Lokalizacja: Otwock

Re: Polaryzacja... mieszana?

Post autor: tszczesn »

elektro_nowy pisze:Jaką właściwie polaryzację mają lampy końcowe w tym (SCHEMAT) wzmacniaczu?
Niby stałą, z zasilacza, ale po co są te rezystory 10Ω/2W w katodach EL34? :roll:
A ja zadam pytanie z zupełnie innej beczki - po jaką cholerę użyto autotransformatorowego żarzenia lamp w uzwojeniu pierwotnym? :O
Boguś
2500...3124 posty
2500...3124 posty
Posty: 3049
Rejestracja: sob, 17 stycznia 2004, 22:10
Lokalizacja: Zawiercie

Re: Polaryzacja... mieszana?

Post autor: Boguś »

Bo można nawinąć uzwojenie żarzenia cieńszym drutem
KaW
625...1249 postów
625...1249 postów
Posty: 1188
Rejestracja: ndz, 13 listopada 2005, 11:14
Lokalizacja: lodz

Re: Polaryzacja... mieszana?

Post autor: KaW »

1-Ten poprawiony schemat jest w wartościach chyba niewlaściwy.Mocno przesadzony.
1a- Co tak szybko naładuje te elektrolity? Jakie muszą być diody prostownicze i po co takie cięzarowe?
1b- Po co jakies blokujące elektrolity w siatkach S1? Ile wyniesie stała czasowa ładowania 10uF?
2-Oporniki 10 Ohmów w katodach służą do pomiarów prądu - np. spoczynkowego /Ia+Is2/.
Awatar użytkownika
tszczesn
moderator
Posty: 11248
Rejestracja: wt, 12 sierpnia 2003, 09:14
Lokalizacja: Otwock

Re: Polaryzacja... mieszana?

Post autor: tszczesn »

Boguś pisze:Bo można nawinąć uzwojenie żarzenia cieńszym drutem
??? Prąd w nich będzie płynął taki sam. A cały układ stanie się galwanicznie połączony z siecią, dzięki czemu będzie się nadawał do testowania użytkownika na odporność na porażenie prądem.
Awatar użytkownika
Romekd
moderator
Posty: 6988
Rejestracja: pt, 11 kwietnia 2003, 23:47
Lokalizacja: Zawiercie

Re: Polaryzacja... mieszana?

Post autor: Romekd »

Boguś pisze:Bo można nawinąć uzwojenie żarzenia cieńszym drutem
Boguś, nie w tym przypadku. Zwróć uwagę, że prąd zasilający transformator nie płynie przez część uzwojenia dostarczającą napięć do żarzenia lamp. Można się domyślić, że transformatora na schemacie narysowany został po prostu błędnie (jego lewa strona) i w rzeczywistości żadne z tych uzwojeń nie jest połączone z innym uzwojeniem wtórnym, a już tym bardziej z pierwotnym.

Wartości rezystorów w obwodach katod są zbyt małe by mogły wpływać na polaryzację lamp, za to mogą, jak już wspomniał KaW, służyć do pomiaru prądu katodowego lamp EL34, oraz dodatkowo poprawiać stabilność pracy stopnia wyjściowego (w obwodach siatek S1 lamp EL34 nie zastosowano rezystorów antyparazytowych). Pamiętam, że rezystor o wartości 5,1R stosowano np. w obwodzie katody lampy 6P45C, pracującej w stopniu końcowym odchylania H w radzieckich odbiornikach kolorowych "Rubin 714". Usunięcie (zwarcie) tego rezystora powodowało wzbudzenie stopnia końcowego.

Pozdrawiam,
Romek
α β Σ Φ  Ω  μ π °C ± √ ² < ≤ ≥ > ^ Δ − ∞ α β γ ρ . . . .
Awatar użytkownika
VacuumVoodoo
1875...2499 postów
1875...2499 postów
Posty: 2007
Rejestracja: śr, 11 sierpnia 2004, 15:51
Lokalizacja: Goteborg, Szwecja

Re: Polaryzacja... mieszana?

Post autor: VacuumVoodoo »

To sa oddzielne uzwojenia tylko ktos nie potrafil narysowac jak nalezy.
Aleksander Niemand
_______________________________________
Wzmacniacz ma sie do gitary tak jak smyczek do skrzypiec - AN
Awatar użytkownika
Vault_Dweller
2500...3124 posty
2500...3124 posty
Posty: 2837
Rejestracja: wt, 1 lipca 2003, 23:26
Lokalizacja: Łódź

Re: Polaryzacja... mieszana?

Post autor: Vault_Dweller »

elektro_nowy pisze:Jaką właściwie polaryzację mają lampy końcowe w tym (SCHEMAT) wzmacniaczu?
Niby stałą, z zasilacza, ale po co są te rezystory 10Ω/2W w katodach EL34? :roll:
Pewnie jako zabezpieczenie przed zakatowaniem lamp na amen jeśli zasilanie przedpięcia padnie.
Studenckie Radio ŻAK 88,8MHz- alternatywa w eterze przez całą dobę!
Awatar użytkownika
KaKa
1875...2499 postów
1875...2499 postów
Posty: 2337
Rejestracja: śr, 22 listopada 2006, 14:45
Lokalizacja: Poznań

Re: Polaryzacja... mieszana?

Post autor: KaKa »

Może do mierzenia prądu przy ustawianiu automatycznego przedpięcia siatki?
http://www.pajacyk.pl/index.php
--
Wszelkie pytania o proszę kierować na kacper@selenoid.pl
--
Pozdrawiam, Kacper
_idu

Re: Polaryzacja... mieszana?

Post autor: _idu »

Vault_Dweller pisze:
elektro_nowy pisze:Jaką właściwie polaryzację mają lampy końcowe w tym (SCHEMAT) wzmacniaczu?
Niby stałą, z zasilacza, ale po co są te rezystory 10Ω/2W w katodach EL34? :roll:
Pewnie jako zabezpieczenie przed zakatowaniem lamp na amen jeśli zasilanie przedpięcia padnie.
Słabe to zabezpieczenie.....
Awatar użytkownika
szalony
moderator
Posty: 1863
Rejestracja: wt, 14 sierpnia 2007, 14:15
Lokalizacja: Kraków/Zielona Góra

Re: Polaryzacja... mieszana?

Post autor: szalony »

Wygląda na to, że rezystory służą jak mówił KaKa do pomiaru punktu pracy.
Senza mai stancià nè mai rifiatà
Cumbattenti d'onore di Santa Libertà
Parechji sò spariti à o fior' di l'età
Surghjent'è acque linde di lu fium'unità
Awatar użytkownika
MaciekR
100...124 posty
100...124 posty
Posty: 106
Rejestracja: wt, 7 lutego 2006, 11:06

Re: Polaryzacja... mieszana?

Post autor: MaciekR »

KaKa pisze:Może do mierzenia prądu przy ustawianiu automatycznego przedpięcia siatki?
Tak, tyle, że IMO przy ustawianiu stałego przedpięcia...
Siatki są wszak polaryzowanie z V3 i v4 zasilacza biasu.

Z reguły wstawia się 1 Ω wtedy spadek napięcia na tym rezystorze w V daje prąd w A (V/1Ω=A).

Przy gorszym mierniku 10 Ω da bardziej miarodajny wynik.
pozdrawiam
Maciek
painlust
9375...12499 postów
9375...12499 postów
Posty: 11113
Rejestracja: wt, 13 kwietnia 2004, 14:42

Re: Polaryzacja... mieszana?

Post autor: painlust »

w projekcie wzmaka gitarowego z EP96 w katodach są 47R... i u mnie takie też są we wzmaku 50W. Wtedy gówno wiedziałem i zrobiłem tak jak na schemacie. Nie wydaje mi się aby były to rezystory pomiarowe. W tekście jest chyba wyjaśnione po co są... ale nie chce mi się tego szukać.
Awatar użytkownika
MaciekR
100...124 posty
100...124 posty
Posty: 106
Rejestracja: wt, 7 lutego 2006, 11:06

Re: Polaryzacja... mieszana?

Post autor: MaciekR »

Pomiarowe, pomiarowe....
EP 4/96, strona 46 u dołu: "Używając dwóch woltomierzy podłączamy je do rezystorów R23 i R24."; czyli wspomnianych 47 Ω.
I cytatu ciąg dalszy: "... przeprowadzamy regulację punktów pracy lamp mocy ustawiając PR1 i PR2 w takim położeniu, aby woltomierze podłączone do rezystorów katodowych wskazywały 1,8V."

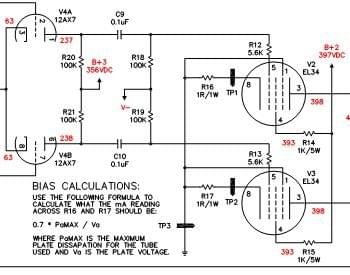

Przykład typowego rozwiązania poniżej


Obrazek
pozdrawiam
Maciek
jack50
100...124 posty
100...124 posty
Posty: 123
Rejestracja: ndz, 18 kwietnia 2004, 02:23
Lokalizacja: wielkopolska

Re: Polaryzacja... mieszana?

Post autor: jack50 »

Te rezystory służą do pomiaru prądu spoczynkowego lamp.W zasilaczu napięcia ujemnego każda lampa ma swój potencjometr do ustawienia polaryzacji siatki pierwszej.Na 10 ohm łatwo taki prąd policzyć.
