Lutownica ultradżwiękowa

[tszczesn]

kondensatorów,a pomiędzy te stopnie z EF80 dać filtr T taki jaki był tam na schemacie - jakby co to łatwo obliczyć jesgo częstotliwość.Poprostu nigdy niestroiłem takiego układu i obawiam się że mógółbym mieć kłopoty - w tym filtrze T to nawet jakieś potencjometry można by dać i korygować jak by co - a w tym przypadkupoprostu lutować kondensatory pokolei i włanczać i mierzyć - tylko czym?(i do tego w dwóch punktach).

Filtr T też musisz policzyć aby pasował do częstotliwości własnej przetwornika. W moim rozwiązaniu zapewne wystarczy jeden obwód rezonansowy (ten drugi), ale tego nie wiem na pewno. Dobór kondensatorów taką metodą jak mówiłeś, choć znając częstotliwość własną można go policzyć i wiedzieć w jakich okolicach szukać.

Czyli rozumiem że transformator od TV by się nadał na ten pierwszy - liczyć jego zwoje jak normalnego czy może jakoś inaczej?

Do wtórnego też może się nadać, w końcu w TV przenosi moc rzędu 30 - 40W, a tu dodatkowo pracuje w układzie przeciwsobnym, który dodatkowo pozwoli na zwiększenie mocy (brak podmagnesowania rdzenia składową stałą i wykorzystanie obu stron pętli histerezy). Uzwojenie mówiłem ogólnie jak liczyć - oporność indukcyjna uzwojenia pierwotnego musi być tego samego rzędu lub większa niż oporność wyjściowa lamp. Oporność indukcyjna Xl=ωL, gdzie ω to pulsacja, a L indukcyjność. Indukcyjnośc z kolei to L=z²*Al, z - ilość zwojów, Al - stała rdzenia.

BTW. Po co cztery lampy? Z dwóch 6П3С w klasie C powinieneś dostać sporo ponad 50W mocy na wyjściu.

[Piroman1024]

Chcę dać filtr T który był w pierwotnym układzie ze względu na to że łatwo obliczyć jego częzstotliwość przenoszenia - a nawet zastosować dane takie jak na pierwotnym schemacie i obliczyć przetwornik na te 19-20kHz.

Po co te 4 lampy? - bo chcę uzyskać dużą moc (ok.170-200W) w klasie C.W ostatnnim poście piszesz że z dwóch można uzyskać ponad 50W,a w którymś z poprzednich że ok.100W.To czy z tych czterech(6P3S-E) przy zasilaniu 420V w klasie C da się uzyskać taką moc (170-200W) i jeżęli tak
to czy dalej transformator od TV będzie się nadawał i skąd wziąść stałą AL - mam w tej chwili dwa takie trafa i na żadnym niepisze ile ona wynosi?
Tak czy owak użyje czterech - i tu pytanie cz trzeba je jakoś parować czy wystarczą rezystorki w katodach (22Ω) i w jednej gałęzi tak jak w pierwotnym schemacie rezystory 100Ω bo słyszałem że taka jest ich rola?
Jaką mniej więcej dać przekładnie w transformatorze międzystopniowym(odwracaczu) 1:1,podwyższająca,obniżającą?Czy aby uzyskać taką moc lampy muszą pracować z prądem siatki czy bez?

Pozdro.

[tszczesn]

Chcę dać filtr T który był w pierwotnym układzie ze względu na to że łatwo obliczyć jego częzstotliwość przenoszenia - a nawet zastosować dane takie jak na pierwotnym schemacie i obliczyć przetwornik na te 19-20kHz.

Jak wolisz, ja tam wolałbym filtr LC. Ale co kt lubi :)

Po co te 4 lampy? - bo chcę uzyskać dużą moc (ok.170-200W) w klasie C.W ostatnnim poście piszesz że z dwóch można uzyskać ponad 50W,a w którymś z poprzednich że ok.100W.To czy z tych czterech(6P3S-E) przy zasilaniu 420V w klasie C da się uzyskać taką moc (170-200W) i jeżęli tak
to czy dalej transformator od TV będzie się nadawał i skąd wziąść stałą AL - mam w tej chwili dwa takie trafa i na żadnym niepisze ile ona wynosi?

Aż taka moc jest potrzebna? Transformatr od TV raczej tej mocy przy 19kHz nie przeniesie, musi być znacznie większy. Stałej Al jak nie znasz to możesz prosto zmierzyć. Nawijasz na rdzeń 10 zwojów (100 dla rdzeni z małym Al, ale w zasilaczach takie są nieużywane), mierszysz indulcyjność w nH i wynik dzielisz przez kwadrat liczby zwojów.

Tak czy owak użyje czterech - i tu pytanie cz trzeba je jakoś parować czy wystarczą rezystorki w katodach (22Ω) i w jednej gałęzi tak jak w pierwotnym schemacie rezystory 100Ω bo słyszałem że taka jest ich rola?[/quote]

Do różnych gałęzi układu PP nie musisz, prąd wyjściowy nie będzie wtedy co prawda symetryczny i w efekcie dostaniesz dużo zakłóceń, ale moc będzie, nie pracuje to na antenę. Ale przy łączeniu równoległym muszą lampy być podobne (a i te 22Ω w katodach nie zawadzą), bo inaczej przez jedą lampę pójdzie większość prądu, w efekcie będziesz miał 1.5 lampy w jednej gałęzi a nie 2.

Jaką mniej więcej dać przekładnie w transformatorze międzystopniowym(odwracaczu) 1:1,podwyższająca,obniżającą?Czy aby uzyskać taką moc lampy muszą pracować z prądem siatki czy bez?

Raczej obniżającą, ale czy na pewno i wjaki stopniu pewien nie jestem. Nigdy nie zajmowałem się praktycznie rezonansowymi stopniami mocy, więc nie umiem ich 'od ręki' szczegółowo projaktować. Musiałbym usiąść do prototypu z miernikami w ręku i się po prostu tym pobawić. Więc przypro mi, ale dokładnie na pytanie nie odpowiem.

[Piroman1024]

A jeżeli nie mam możliwości sparowania lamp, to co mi pozostaje?Te rezystory w katodach i może te 100Ω rezystory między siatkami dwu lamp połączonych równolegle(tak jak było na pierwotnym schemacie) - oczywiście mówię tylko w obrębie jednej gałezi?

Ile mocy wycisnę z takiego układu (ok.420V)?

Jaki więc transformator mam dać jako wyjściowy (przecież wzmacniacze akustyczne jakoś pracują przy 15KHz i zwykłych rdzeniach i nikt nie narzeka na grzanie się rdzeni)?
Bardziej mnie intersuje jaki ma być przekrój kolumny środkowej niż z jakiego materiału ma być wykonany rdzeń?Wydaje mi się że ze wzrostem częstotliwości żelaza w transformatorze może być coraz mniej.

Właśnie sobie wymyśliłem że na wyjściowy może by się nadawał transformator na rdzeniu zwijanym o mocy ok.20-40W(przy tej częstotliwości tego żelaza chyba niemusi być aż tak dużo?).Wtórne uzwojenie tak aby miało 10.5Vx2 a pierwotne też oczywiście dzielone.
Jak sądzisz tszczesn czy to może wypalić?A opór jaki powinien być po stronie wtórnej oblicze ze wzorów na transformator głośnikowy:

R=sqrt(z1^2/z2^2)
Tak chyba ten wzór wyglądał ale niewiem piszę go z pamięci.

[Piroman1024]

Właśnie znalazłem transformator sieciowy o przekroju kolumny 6.5cm^2 z dzielonym uzwojeniem pierwotnym 2X120V i uzwojeniem wtórnym 17V o grubości drutu ok.0.9mm i w związku z tym mam pytanie czy się taki nadaje?

P.S.
Ten wzór wyżej jestr jednak błędny(sorry)

[Piroman1024]

Wczoraj zmontowałem stopień na 1/2 ECC81 i EL84 jako transformator zastosowałem jakiś tam o przekładni 2:1.Jako obciążenie zastosowałem głośnik 15Ω i nawet gra(jakość dżwięku przemilczę[basy kiepskie] - ale nie do tego to ma służyć) ,wysterowałem to z kompa (mam taki program do generowania przebiegów z karty dżwiękowej ale niestety mi niedziała a ma regulację częstotliwości do 10Hz).Całość zasilałem 300V,w katodzie ECC81 ok.370Ω w anodzie 100KΩ,siatkowy 470KΩ i wszystko było dobrze jednak gdy dodałem przed to wszystko drugą połówkę która była podłączona to coś same szumy słyszałem w głośniku i niewiem czemu (czy wynika to ze wzmocnienia)?

Następnie podłączyłem 4X6P3S-E z transformatorem który opisałem w poprzednim poście,jako obciążenie zastosowałem żarówkę 100W na 220V i działa(us to -34V).Dla tej lampy te napięcie jest trochę zamałe(nie odcieło całkowicie prądu lampy - w sumie przez cztery płynoł prąd rzędu 70ma).

W związku z powyższymi mam takie pytania:
-Czy ten transformator przeniesie mi taką moc?
-Ile można dać maksymalnie na siatkę 6P3S-E(piszą że niby 250V,a ja np.raz puściłem 600V na siatkę EL84 przez rezystor 1KΩ i nic się niestało - zresztą ten układ z sterujący też wczoraj podłączyłem pod 600V i też się nic niestało)bo się trochę boje,a transformator który chcę wykorzystać ma 300V(ok.420VDC)?
-Czy układ który zmontowałem (ECC81,EL84)ma właściwie dobrane parametry czy może coś zmienić?

Z góry dzięki za odpowiedzi.

[MegaAmper]

Witam,

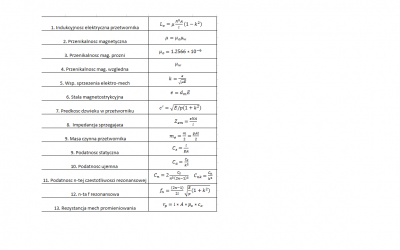

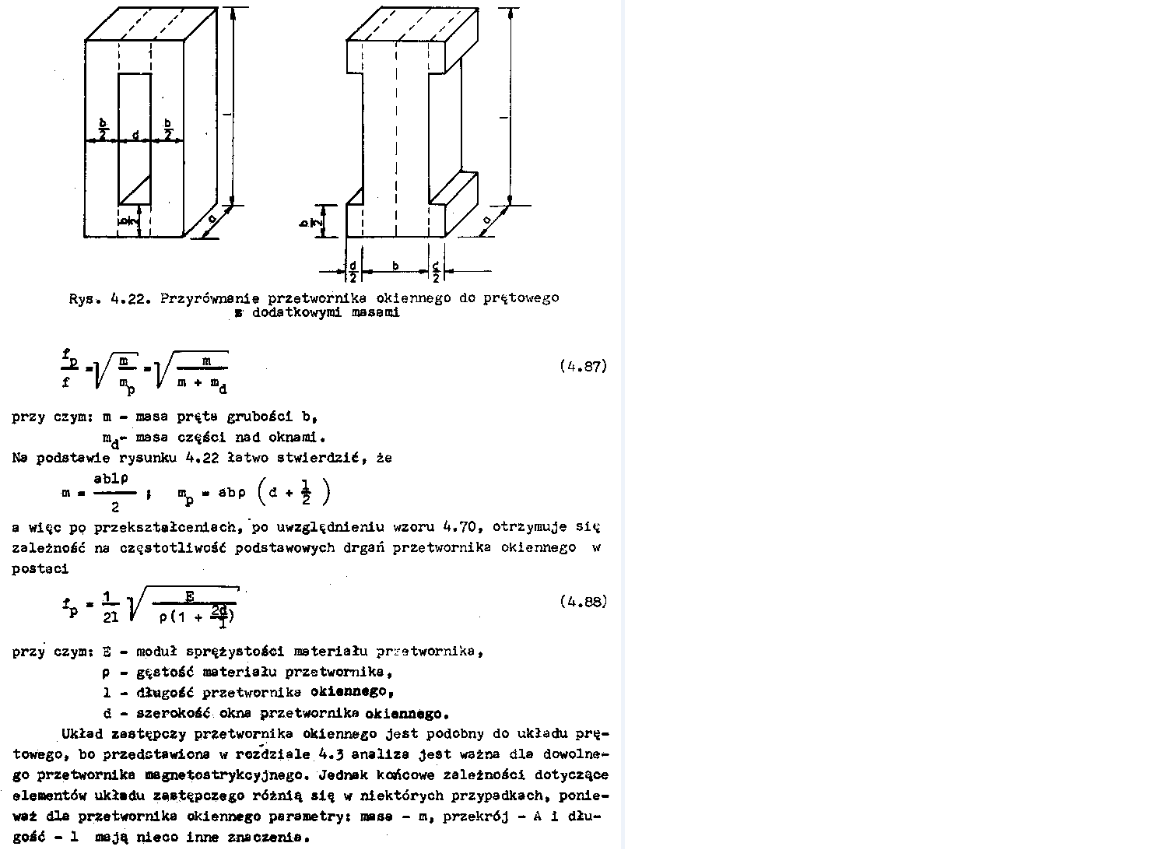

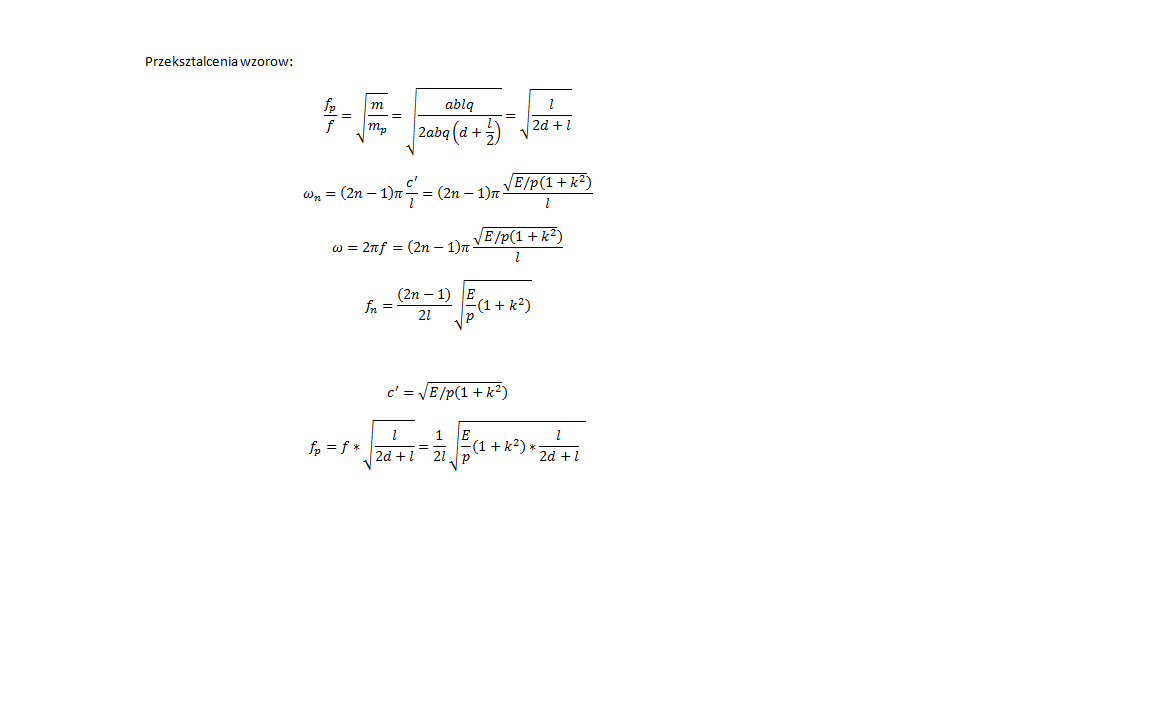

Nie wiem czy ktoś tu jeszcze zajrzy bo temat był poruszany dawno temu. Chciałem jednak poprosić o pomoc w sprawie budowy okiennego przetwornika magnetostrykcyjnego wg rysunku (w załączniku nr 1) z pozycji "podstawy techniki ultradźwięków" Talarczyka. Mój problem to policzenie wymiarów takiego przetwornika. Materiał nikiel. Chciałem uzyskać częstotliwość 20kHz. Znając parametry fizyczne niklu w tym prędkość dźwięku w nim (4.8km/s) jestem w stanie obliczyć lambda (v/f) a następnie długość przetwornika jako połowa długości fali czyli 0.24m/2 = 0.12m. Jak jednak obliczyć szerokość okna i grubość przetwornika? W załączniku nr 2 mam ksero z jednej ze stron gdzie pokazany jest wzór z którego możnaby obliczyć szerokość okna jednak wydaję mi się on błędny bo masa przetwornika została źle podana. Korzystając z niego szerokość okna wynosi zaledwie ~2mm co jest bardzo dziwne. Czy nie powinno być m=a*b*ro*(l+d) ? a jest podane m=a*b*ro*(l/2+d)? Nie potrafię też dojść jak został wyprowadzony wzór na częstotliwość (moja próba w zał. nr 3). W zał. nr 4 wzory dla przetwornika prętowego wg pana Talarczyka.
Proszę o pomoc.
