PCL86 "nano"

[traxman]

To TG2/20, Rdzeń EI54 (rozmiar zewnętrzny, ok.56x48x40)

[dolphin123]

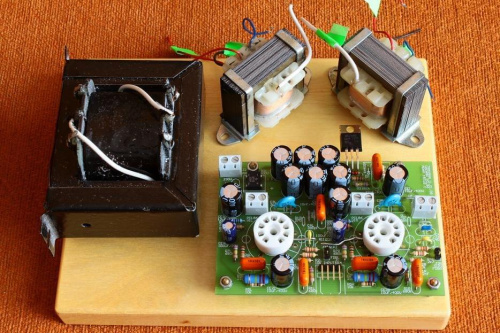

Moje trafka 43X38X33 i maja niby oddać 2,5W ale typowe nano ciężko zrobić z tego co mam.. hmm..
TS to główny problem.. No i po odsłuchu u Macieja napewno będę zmniejszał wzmocnienie, czułe diabelstwo...

http://www.fotosik.pl/pokaz_obrazek/pel ... 7e0d2.html (większe)

[traxman]

Jak nie wyjdzie mini????
Głośnikowe za płytkę, sieciowy pod spód, zmieści się w 110x110x50, to chyba jest mini, a jeszcze zasilacz w komplecie.
Przy zmniejszaniu wzmocnienia sprawdź czy wzmacniacz się nie wzbudzi.

[Maciej Szczodrowski]

Ach to młode pokolenie... Jak starszyzna - w tej roli Traxman - mówi, że się da, to się da. A żeby nie było gołosłownie to spójrz na to, co na fotkach. Mam te same TG co Ty, a TS jest nawet większe od Twojego (identyczne z Twoim stoi obok wzmacniaczyka). I będzie mini, nawet bardzo mini I to z zasilaczem w komplecie, a nie na kablu. Co do tego, że będzie 2,5W to już chyba nie masz Kolego złudzeń?

Pozdrawiam!
Maciek.

[dolphin123]

No własnie z tym wstawieniem TSa pod spód, wyglądać będzie całkiem dziwnie i wysoko:) No ale trzeba wziąć się za robotę a nie gdybać, za jakiś czas zobaczymy co wymyśliłem;)

[traxman]

Pomierzyłem chwasta:
Moc 1W/1kHz/4R/THD=3.7%, pasmo 40Hz-22kHz
przebiegi przykładowe:


[fugasi]

Pomierzyłem chwasta:

Tak go nazwij! Weedamp SE.

dolphin123, Maciej Szczodrowski, co to za transformatorki głośnikowe? KaKa made?

[Maciej Szczodrowski]

dolphin123 Spróbuj oba TG wstawić pod płytkę drukowaną a TS wzdłuż płytki za lampami nad kondensatory. Będzie wystawał trochę dalej niż płytka, ale i tak będzie o wiele mniejszy. Zrób chasis takie jak Traxman z otworami na lampy a dół jakoś obudujesz. Ale za nim to zrobisz to połącz komponenty i sprawdź jak to działa. Masz w tej chwili cały układ jak na tacy. Prawie jak w szkolnej pracowni w instruktażowej gablotce

Fugasi Te TS'y załatwił dolphin123. Jakiś gościu się zarzekał, że robi miniaturki o charakterystykach jak TG2,5. Jeszcze ich nie mierzyłem dokładnie, ale już widać, że szału nie ma. Ich - jak na razie jedyna - zaleta to małe gabaryty.

Pozdrawiam!
Maciek.

[KaKa]

Nie przyłożyłem do nich rąk, ani nawet ręcy .

Mój mini domaga się tylko sensownej obudowy i wrzucę go do wątku. Mini na miniaturkach

[traxman]

Prawdziwe mini to wbrew pozorom raczej PP, bo tylko on daje szanse nawinięcia na EI48 sensownego transformatora dla kilku wat. Lampa zajmie mniej miejsca niż duży transformator. Można spróbować podwójnych pentod QQE w samoodwracającej końcówce lub lepiej 6N6P bo niską Ra ma (lepiej było by 6N30P, ale ta ma zaporową cenę).

[KaKa]

TG na EE20 jest jeszcze mniejszy. Oczywiście PP.

[traxman]

Fajny były na rdzeniu zwijanym od TS8/3, troszkę lepsze żelazo i samoczynny podział na sekcje.

[dolphin123]

jak na razie jedyna - zaleta to małe gabaryty.

Do tego jakby wyścigu przede wszystkim zaleta Aczkolwiek mam nadzieję, że jeszcze nas ktoś czymś jeszcze zaskoczy:)

[traxman]

W jakim sensie? 2xECLL800/ECC808 nie da rady przebić, po wstępnych przymiarkach byłby większy może po centymetr z każdej strony - tylko strasznie drogo za 1W wychodzi.

[megabit]

Jedyny uboczy efekt w moim nano to rozgrzewanie się obudowy. Po kilku godzinach ma na oko 40-45*C, ale myślę, że nie stworzy to jakiś problemów.
