bardzo ładnie wyszedł. Gratuluje umiejętności projektowania PCB. Ja niemiałbym odwagi.

[Plesio]

Co lepsze, co gorsze, a może jak co komu wychodzi...

Jak zobaczyłem schemat wzmacniacza
http://www.freeinfosociety.com/electron ... _yba3b.pdf
, którego realizację zaproponował mi "macska" to włosy mi staneły dęba
- i to nie tylko na głowie
Jako amator, w pełni tego słowa znaczeniu, nigdy nie ruszyłbym
takiego układu w sensie pająka!!!
Dzięki zastosowaniu PCB układ elementów jest przejrzysty
i elegancki!!! Możnaby powiedzieć, że wprost wymarzony
do składania dla każdego, kto potrafi trzymać lutownicę

Używając współczesnego języka
gra ZAJEFAJNIE!!!
I TO OD PIERWSZGO URUCHOMIENIA

Przewaga dobrze zaprojektowanego PCB
jest dla mnie oczywista. Unika się wielu problemów
i kłopotów, łatwiej znaleść ewentualne przyczyny
niepoprawnej pracy układu.
Ktoś pisał, że na pająku łatwiej jest z odporowadzaniem ciepła,
pozwole sobie się z tym nie zgodzić (takie mam prawo )
I jeszcze jedna sprawa, a co zrobić z pająkiem zrobionym przez
kogoś gdy coś nawali???
Nie każdy, układ tego typu zrobi schludnie i prosto, a wtedy
serwisowanie takiej plątaniny kabelków i elementów
graniczy z cudem lub potrzebny jest naprawdę dobry
elektronik!!!

[inż. Kwiatkowski]

jak to w życiu, pomiędzy czernią a bielą rozciąga się nieskończony ocean szrości:

http://mhuss.com/AmpInfo/

[jethrotull]

Taaak i akurat sama płytka jest opisana jako najgorsza. No i stara prawda:
"Do you ever see people selling TSL Marshalls, Rolands and Peaveys on EBay showing pictures of the "guts"? No - it's about as exciting as looking at your computer motherboard. "

[pierwszy]

Taaak i akurat sama płytka jest opisana jako najgorsza.

Najgorsza do czego??

[6L50]

No a wzmacniacz Mesa Dual Rectifier ?
Same pcb, zero brumow, brzmienie eleganckie.
Ja jestem za plytkami

[painlust]

No a wzmacniacz Mesa Dual Rectifier ?
Same pcb, zero brumow, brzmienie eleganckie.
Ja jestem za plytkami

a jesteś pewny, ze pierwszy projekt płytki do DR był poprawny? Ja się mogę załozyć, że dopiero któryś z kolei. Nic dziwnego, że produkuje się na PCB bo taniej. jak już masz taki projekt, który ci gwarantuje poprawne działanie kilkudziesięciu prototypów możesz być pewny, ze w seryjnej produkcji bedzie sie sprawdzał. A jak ja robię co najwyżej dwa takie same egzemplarze to jak myslisz ile płytek musiałbym zaprojektować aby trafić na te właściwą? Nie opłaca mi się taka zabawa. Pająk uber alles.

[karczoch]

No a wzmacniacz Mesa Dual Rectifier ?
Same pcb, zero brumow, brzmienie eleganckie.
Ja jestem za plytkami

a jesteś pewny, ze pierwszy projekt płytki do DR był poprawny? Ja się mogę załozyć, że dopiero któryś z kolei. Nic dziwnego, że produkuje się na PCB bo taniej. jak już masz taki projekt, który ci gwarantuje poprawne działanie kilkudziesięciu prototypów możesz być pewny, ze w seryjnej produkcji bedzie sie sprawdzał. A jak ja robię co najwyżej dwa takie same egzemplarze to jak myslisz ile płytek musiałbym zaprojektować aby trafić na te właściwą? Nie opłaca mi się taka zabawa. Pająk uber alles.

poza tym w gitarowcach (o innych nie wiem) od lat 50tych stosuje się takie pół-pająki wszystkie elementy na płytce z kołkami albo na obudowie przecież widać co gdzie idzie i nie ma żadnego problemu

[6L50]

Jesli kopiujesz gotowe schematy z neta, to co tu eksperymentowac painlust? Tym bardziej, ze sa to uklady proste. Kwestia gustu. Plytki robia lepsze wrazenie estetyczne.

[painlust]

Jesli kopiujesz gotowe schematy z neta, to co tu eksperymentowac painlust? Tym bardziej, ze sa to uklady proste. Kwestia gustu. Plytki robia lepsze wrazenie estetyczne.

no ale ja nie kopiuje z netu. Bezmyślne kopiowanie jest dla leni.

[jethrotull]

Plytki robia lepsze wrazenie estetyczne.

Wolne żarty Jakie wrażenie estetyczne robią płyty główne kompów?
Nie ma nic ładniejszego niż porządny turret board.

[pierwszy]

a jesteś pewny, ze pierwszy projekt płytki do DR był poprawny? Ja się mogę załozyć, że dopiero któryś z kolei.

Alez to nic odkrywczego, zanim gotowy produkt (PCB) trafi do produkcji powstaje kilka wersji (od 4 do 10) optymalizujac po drodze wszystko jakosc/koszty produkcji/latwosc montazu itd.

Nic dziwnego, że produkuje się na PCB bo taniej. jak już masz taki projekt, który ci gwarantuje poprawne działanie kilkudziesięciu prototypów możesz być pewny, ze w seryjnej produkcji bedzie sie sprawdzał.

Jak wyzej

A jak ja robię co najwyżej dwa takie same egzemplarze to jak myslisz ile płytek musiałbym zaprojektować aby trafić na te właściwą? Nie opłaca mi się taka zabawa. Pająk uber alles.

To kwestia podejscia i przyzwyczajenia, nie mam zamiaru nikogo przekonac do PCB, tym bardziej ze wiem, ze nie kazdemu lezy projektowanie na komputerze.

[VacuumVoodoo]

Niektore wzmacniacze nie nadaja sie do montazu przestrzennego ze wzgledu na ilosc komponentow i dosc skomplikowany uklad. N.p. moj
Na zdjeciu PCB przedwzmacniacza i EQ


A tak to wyglada w srodku

[pierwszy]

No tak, ja myslalem, ze Twoje wzmacniacze to "stara szkola", a tu prosze dwustronna plytka z metalizacja.
Wyglada imponujaco!

[painlust]

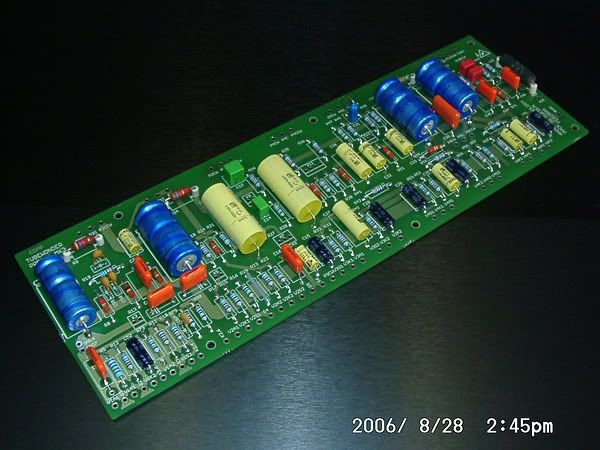

a jak ocenicie mój najnowszy produkt (zdjęcie w załączniku). Będzie to połączenie szyny masy i takich płytek. Szyna położona zostanie na niepolutowanych końcach, które widać na zdjęciu.
