tszczesn pisze: ndz, 6 lipca 2025, 16:56

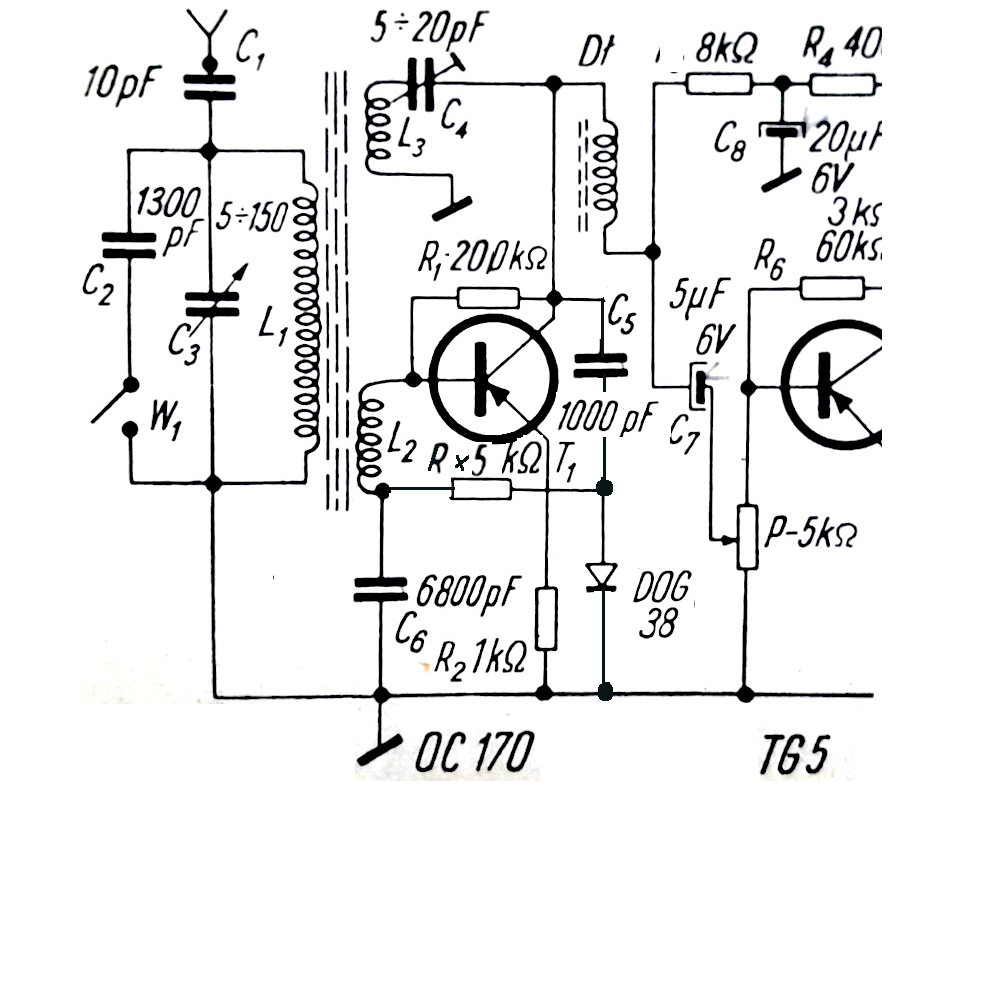

Czegoś tu brakuje. Przy szeregowym połączeniu diody i kondensatora ten ostatni naładuje się do napięcia stałego równego napięciu kolektora + wartość maksymalna amplitudy sygnału w.cz. i koniec. Brakuje co najmniej opornika równoległego do kondensatora 10000pF.
Ewidentnie brakuje rezystora, choć taki włączony równolegle do kondensatora 10 nF będzie przy okazji przesuwał punkt pracy tranzystora T1, ustalany przez rezystor R1-500 kΩ. Niemniej praca detektora AM z diodą jest możliwa jedynie po zamknięciu odwodu dla składowej DC przez dodatkowy rezystor, którego na schemacie ewidentnie brakuje (zakładam, że nie jest nim upływność /prąd wsteczny/ zabytkowej germanowej diody DOG38... ).
tszczesn pisze: ndz, 6 lipca 2025, 16:56
Czegoś tu brakuje. Przy szeregowym połączeniu diody i kondensatora ten ostatni naładuje się do napięcia stałego równego napięciu kolektora + wartość maksymalna amplitudy sygnału w.cz. i koniec. Brakuje co najmniej opornika równoległego do kondensatora 10000pF.
Ewidentnie brakuje rezystora, choć taki włączony równolegle do kondensatora 10 nF będzie przy okazji przesuwał punkt pracy tranzystora T1, ustalany przez rezystor R1-500 kΩ. Niemniej praca detektora AM z diodą jest możliwa jedynie po zamknięciu odwodu dla składowej DC przez dodatkowy rezystor, którego na schemacie ewidentnie brakuje (zakładam, że nie jest nim upływność /prąd wsteczny/ zabytkowej germanowej diody DOG38... ).
Pozdrawiam
Romek
Mogła by być upływność - w symulacji jak dałem rezystor 27k równolegle z diodą to zachodziła detekcja sygnału wszak dolnej połówce sinusa bliżej było do trójkąta.
Po daniu w symulacji rezystora 47k między katodę a masę uzyskałem sinus bez zniekształceń i bez wyraźnego śladu resztek w.cz .
Alek pisze: ndz, 6 lipca 2025, 17:40
...O ile w ogóle taka dioda była
Pewnie chochlik - DOG58 wyszło DOG 38. - DOG58 widnieje w wykazie elementów do budowy odbiornika.
W książce jest informacja, że odbiornik o takiej konstrukcji uruchomiono w Stacji Młodych Techników w Warszawie. Czyli założyli , że wspomnianym rezystorem ma być upływność diody ,że ma jakoś grać a jakość demodulacji nie ma dużego znaczenia i ma być łatwy do wykonania.
Nieliniowy pisze: ndz, 6 lipca 2025, 21:41
Czy rezystor R2 nie powinien być zbocznikowany kondensatorem w celu zwiększenia wzmocnienia? Około 6.8nF dla częstotliwości W.CZ.
Nie , nie powinien , wzmocnienie było by zbyt duże. Za zwiększenie wzmocnienia odpowiada w tym układzie reakcja - cewka L3 i trymer C4 włączona między masę a kolektor sprzęgając indukcyjnie bazę z kolektor . Mamy tu stopień refleksowy dość kapryśny jeśli chodzi o łatwość wzbudzania się a już jest na granicy wzbudzenia za sprawą reakcji wprowadzącej dodatnie sprzężenie zwrotne.
).
- DOG58 widnieje w wykazie elementów do budowy odbiornika.
