Kondensator 33 nF i 27 nF na 3000V

[CHOPIN66]

Witam

Kupię kondensatory 33 nF i 27 nF na min 3 kV . Obdzwoniłem wszystkie sklepy elektroniczne w Gdańsku , sprawdzaiłem na Allegro w TME , AVT , Monster elektronik nie ma. Twierdzą ,ze jest to wartość na bardzo nietypowe napięcie. Pracują w bloku wybierania liniowego w Silelis 42TC401D. Oryginalne są na 1500 V.

Pozdrawiam

[Olkus]

Takie na 1,5kV możliwe że mam z demontażu z innego TV gdyby Cię interesowały.

Pozdrawiam,
A.

[Marek7HBV]

Witam

Kupię kondensatory 33 nF i 27 nF na min 3 kV . Obdzwoniłem wszystkie sklepy elektroniczne w Gdańsku , sprawdzaiłem na Allegro w TME , AVT , Monster elektronik nie ma. Twierdzą ,ze jest to wartość na bardzo nietypowe napięcie. Pracują w bloku wybierania liniowego w Silelis 42TC401D. Oryginalne są na 1500 V.

Pozdrawiam

Może mikowe od radiostacji? A tak poważnie na 1500 V całkowicie wystarczą, tylko muszą być odpowiedniego typu.Jakoś miliony tego typu telewizorów pracowało na kondensatorach ze schematu i awaria następowała jedynie w wyniku wadliwego wykonania elementu, a nie zbyt niskiego napięcia pracy.

[CHOPIN66]

Witam

Kupię kondensatory 33 nF i 27 nF na min 3 kV . Obdzwoniłem wszystkie sklepy elektroniczne w Gdańsku , sprawdzaiłem na Allegro w TME , AVT , Monster elektronik nie ma. Twierdzą ,ze jest to wartość na bardzo nietypowe napięcie. Pracują w bloku wybierania liniowego w Silelis 42TC401D. Oryginalne są na 1500 V.

Pozdrawiam

Może mikowe od radiostacji? A tak poważnie na 1500 V całkowicie wystarczą, tylko muszą być odpowiedniego typu.Jakoś miliony tego typu telewizorów pracowało na kondensatorach ze schematu i awaria następowała jedynie w wyniku wadliwego wykonania elementu, a nie zbyt niskiego napięcia pracy.

Mogły by być jeśli mają raster 2 - 2,5 cm bo tyle wynosi rozstaw otworów w PCB .
Nawet z tymi na 1500 V jest problem z dostępnością . W TME mają 33 nF maksymalnie na 50 V . Na allegro są maks. na 1000 V a to za mało .

[Marek7HBV]

Na ~630 V wystarczą.

[CHOPIN66]

Nie wystarczą , impulsy mają amplitudę 1100 V na pierwotnym transformatora WN a tam pracuje ten 33 nF . 27 nF pracuje w regulacji jasności i tam jest teraz 750 V .

[Romekd]

Czołem.
Najczęściej uszkadzającym się kondensatorem polipropylenowym w układzie odchylania poziomego był kondensator włączony równolegle z tranzystorem kluczującym (wyjątkowo słabe pod tym względem były kondensatory polskie i firmy Philips, za to wyjątkowo dobre były kondensatory w odbiornikach TV produkcji japońskiej - chyba nigdy, mając warsztat RTV, nie miałem okazji takiego wymieniać, choć czasami (ale też bardzo rzadko) tworzyły się na ich wyprowadzeniach "zimne luty", które prowadziły do nagrzewania się wyprowadzenia kondensatora, a w razie pojawienia się pełnej przerwy, do uszkodzenia tranzystora kluczującego. W TVC produkcji polskiej pozostałe kondensatory polipropylenowe w układzie odchylania poziomego padały znacznie rzadziej, nie licząc odbiorników TVC "Jowisz" z układem odchylania H na tyrystorach, bo w nich inne kondensatory też potrafiły się uszkadzać.
Maksymalne napięcia w szczytach impulsów na tranzystorze kluczującym z reguły mieściły się w przedziale 1000 V...1300 V (sam tranzystor w stanie wyłączonym wytrzymywał 1500 V). Przy obniżaniu się pojemności kondensatora podłączonego do kolektora, napięcie szczytowe rosło, co powodowało spadek wysokości i szerokości obrazu, aż do uszkodzenia się tranzystora (od zbyt dużej amplitudy impulsów dostawał w końcu zwarcia...).

Pozdrawiam
Romek

[Romekd]

Nie wystarczą , impulsy mają amplitudę 1100 V na pierwotnym transformatora WN a tam pracuje ten 33 nF . 27 nF pracuje w regulacji jasności i tam jest teraz 750 V .

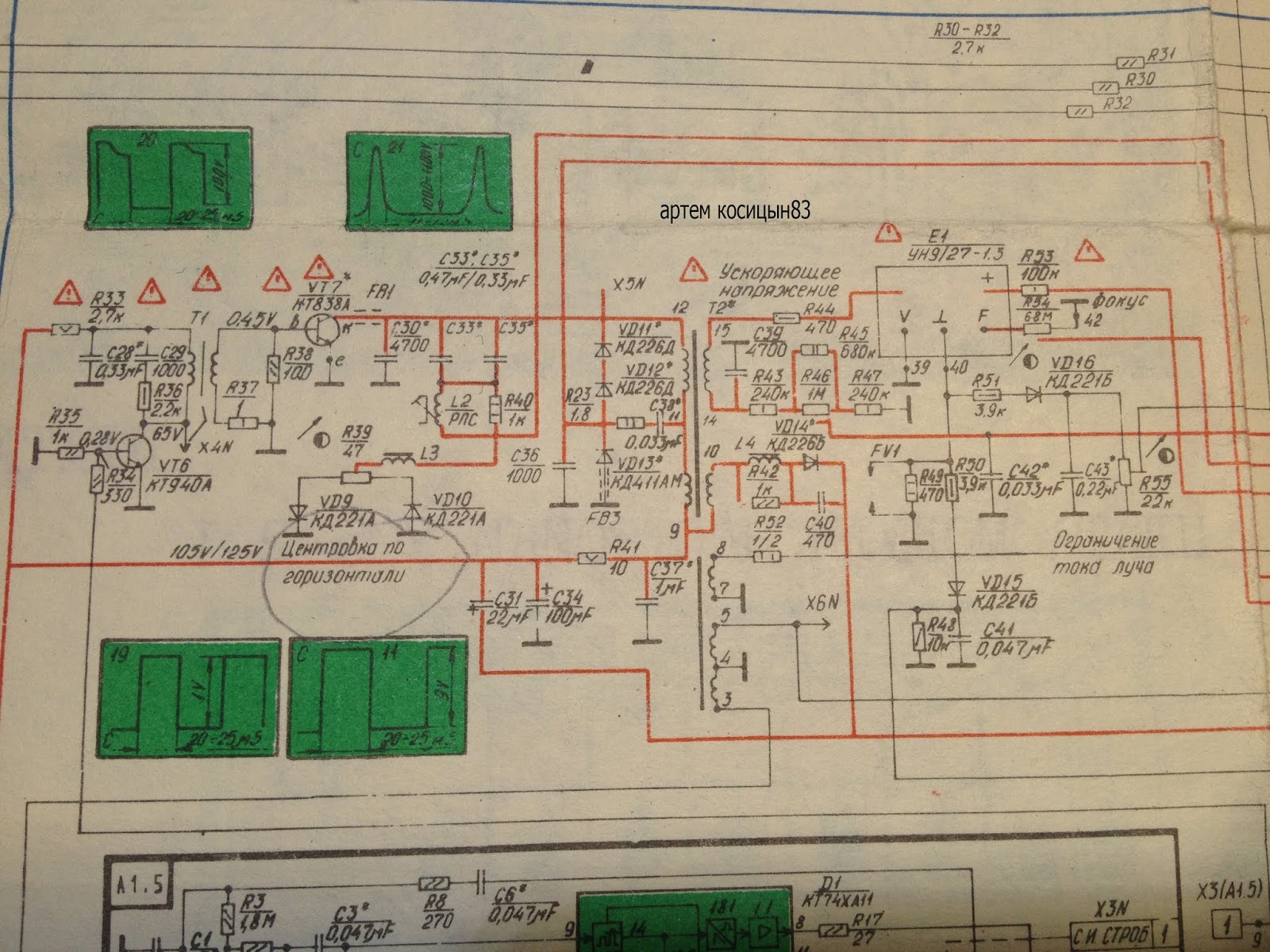

Proszę dokładnie wskazać uszkodzone kondensatory (schemat TV pochodzi z "Elektrody", dokładnie z postu Kolegi):



https://www.elektroda.pl/rtvforum/viewt ... 3#20349213

Pozdrawiam
Romek

[CHOPIN66]

Kondensatory wymieniam bo coś obciąża blok WN. Po wymianie pozostałych kondensatorów wróciło napięcie 750 V regulujące jasność świecenia kineskopu a napięcie na wzmacniaczach wizji wzrosło do 158 V( powinno być 208 V). Żarzenie kineskopu jest zaniżone do 4,85 V bardzo powoli rośnie . Mierzyłem na podstawce kineskopu. Włókno żarzenia kineskopu jest całe .

Podejrzewam C42 i C38 . C38 u mnie ma wartość taką jak na schemacie 33 nF a C42 jest fabrycznie wstawiony o pojemności 27 nF.

[Marek7HBV]

C37?

[CHOPIN66]

C37?

Jest wymieniony na nowy na 1 uF na 400 V oryginalnie był na 250V . C30 też jest nowy 4,7 nF na 3 kV .

Tak jak pisałem nie wymienione zostały tylko C38 i C42 .

[Marek7HBV]

To należy sprawdzić C38, R23 i D13. Kondensator może być na niższe napięcie, ale typu MKP. C42 nie ma wpływu i może zostać stary.

[CHOPIN66]

C38 miał 25 nF - fabrycznie był wstawiony 27 nF na 1000 V , R23 powinien mieć 1,8 R miał 2,15 R , D13 - KD411AM Uf = 675 mV C=20 pF

C38 dałem taki jak na schemacie , 33 nF na 1000V
R23 dałem 2,03 R (tyle miały wszystkie nowe 2 W rezystory 1,8 R które miałem ) a ten co kupiłem miał mieć 2 R a miał 2,2 R
za D13 - KD411AM dałem UF5408 1 kV , 3A , 75 nS - oryginalna miała 700 V , 2 A , 1,5 uS .

[Olkus]

R23 dałem 2,03 R (tyle miały wszystkie nowe 2 W rezystory 1,8 R które miałem ) a ten co kupiłem miał mieć 2 R a miał 2,2 R

Rezystancja przewodów w mierniku?

Pozdrawiam,
A.

[CHOPIN66]

R23 dałem 2,03 R (tyle miały wszystkie nowe 2 W rezystory 1,8 R które miałem ) a ten co kupiłem miał mieć 2 R a miał 2,2 R

Rezystancja przewodów w mierniku?

Pozdrawiam,
A.

Mierzyłem M testerem a on ma podstawkę precyzyjną z blokadą a ścieżki od podstawki do ATmegi mają kilka cm i mniej niż 1 mm szerokości
