Zasilanie mini-woltomierza LED

[Gregsta]

Witam! Chciałbym sobie zamontować układ monitorujący napięcie wzmacniacza.
Czy taki układ zasilania dla ww będzie OK ? :



Woltomierz LED potrzebuje do pracy napiecia 3-30V pobierając ok 20mA prądu. W układzie mam do dyspozycji ok. 56V DC, chciałbym je wykorzystać do zasilania tego woltomierza. Myślałem także o jakimś układzie typu 7812 czy LM317 ale tam jest podane katalogowo Uin max. ok 37-40V

[tszczesn]

Opornik za duży, poza tym dobrze. Jak woltomierz bierze 20mA przy 12V, a zasilania masz 56V, to na oporniku zostaje 56 - 12 = 48V. maksymalna wartość opornika to 48V/20mA = 2.4kΩ, i to przy założeniu, że przez diodę nie płynie prąd. Uwzględniając zapas na większy pobór prądu i spadek napięcia zasilającego, aby i w tych warunkach starczyło prądu dla diody Zenera dałbym 1.8kΩ (o mocy 2W lub większej!)

[kubafant]

aby i w tych warunkach starczyło prądu dla diody Zenera dałbym 1.8kΩ (o mocy 2W lub większej!)

Dla porządku dodajmy, że diod Zenera nie wolno łączyć równolegle, tylko szeregowo. Więc zamiast diody większej mocy na 12 V można użyć np. dwóch diod na 6 V, z których każda rozproszy połowę koniecznej mocy.

Pozdrawiam

[AZ12]

Witam

Zamiast diody Zenera (stabilistora) mocy można, a nawet trzeba zastosować stabilizator wtórnikowy z tranzystorem bipolarnym NPN np: BD137.

[bambus]

56 - 12 = 48V

Wg mnie jest tu błąd, powinno być 44V

[nkas]

Ale 317 by się też nadał, to 40V to nie Vin tylko max. róźnica Vin-Vout.

[Romekd]

Czołem.
Stabilizator równoległy do takiego miniaturowego woltomierza nie byłby dobrym rozwiązaniem. Prąd pobierany przez takie mierniki zależy od ilości święcących się na wyświetlaczach segmentów, tworzących cyfry. Lepszym rozwiązaniem mógłby być stabilizator szeregowy, który zaproponował AZ12, gdyż pozwoliłby przerzucić straty mocy z szeregowego rezystora na mały tranzystor, a do rozproszenia mocy (1,1 W przy 25 mA) z tranzystora wystarczy niewielka blaszka, pełniąca rolę radiatora.

Pozdrawiam
Romek

[g.marciniak]

Jeśli napięcie 56V jest stabilne to może po prostu zasilić woltomierz przez szeregową diodę zenera na napięcie 44V włączoną zaporowo. Wtedy mamy tylko jeden element.

[Gregsta]

Jeśli napięcie 56V jest stabilne to może po prostu zasilić woltomierz przez szeregową diodę zenera na napięcie 44V włączoną zaporowo. Wtedy mamy tylko jeden element.

O - to ciekawe i proste rozwiązanie więc na pewno musi mieć jakieś wady ( - z tego co pamiętam zenery, transile raczej zwierają sie po przebiciu - może ew. dorzucić jakiś opornik szeregowo aby ograniczyć max. I na wszelki wypadek ? )

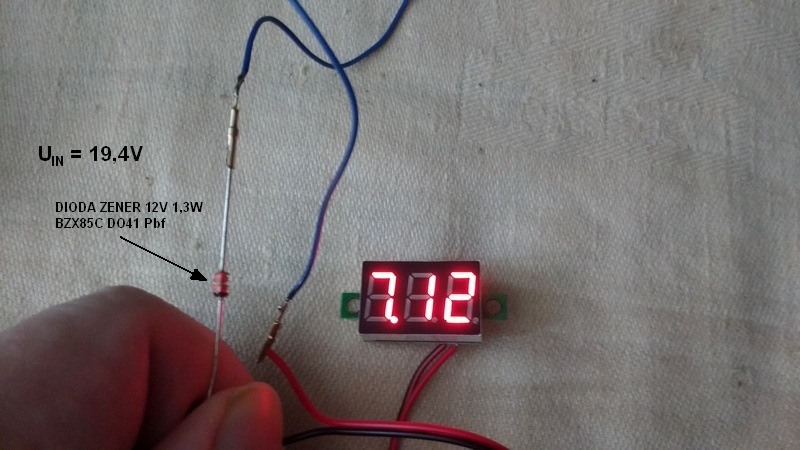

zmontowałem taki układ - chwilowo dla bezpieczniejszego napięcia 19,4V ( zasilacz do od laptopa ) i zjechało mi na 12V diodzie zenera do 7,1V
nawet nic się nie grzeje itp ale pewnie bezpieczniej byłoby użyć np 2x24V zamiast jednej 48V

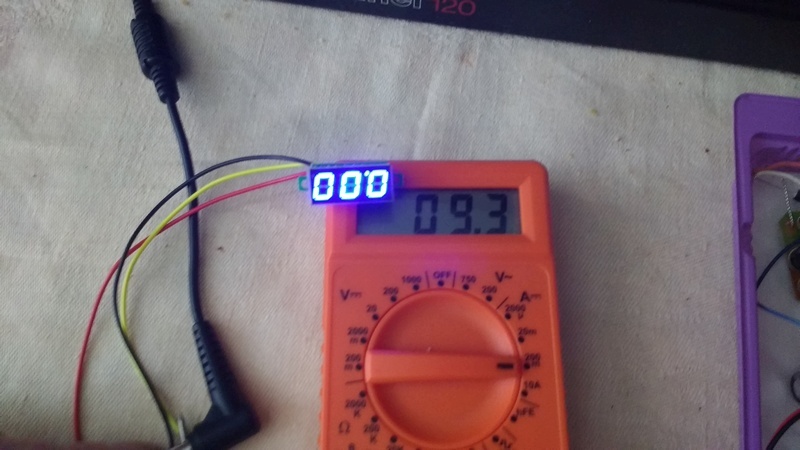

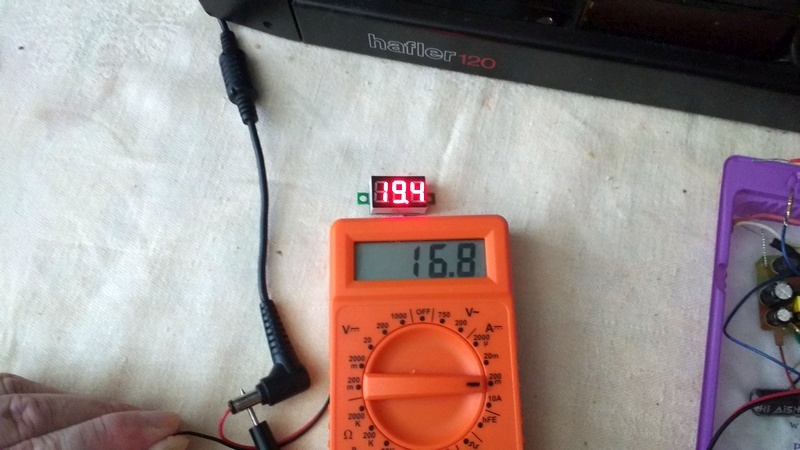

Przy okazji pomierzyłem pobór prądu i wynosi on dla 19,4V 9mA i 16mA ( dwa typy paneli ), rezystancja mierników - kilkaset kOm.

https://www.hydepark2021.pl/gregsta/hafler/vm_led_b.jpg
https://www.hydepark2021.pl/gregsta/hafler/vm_led_r.jpg

Natomiast w układzie stabilizatora na samej diodzie zenera przy tych 56V rzeczywiście poniżej 3k rezystor zaczyna sie grzać ( użyłem mini potencjometru wieloobrotowego 10k ).. wogóle układ startuje od < 5k i nie pracuje stabilnie - troche pomaga ten kondensator ale napecie jest źle pokazywane w odniesieniu do multimetru ( oscyluje w okolicach 7-9V - gdy multimetr pokazuje dokładnie 12,1V ) - pewnie przez deficyt mA lecz chwilowo nie moge znaleść w szufladzie jakiegoś sensownego potencjometru/opornika > 1W do dalszych testów.. tranzystora tez ... ogólnie reasumując w przedmiotowej sprawie napięcie zasilające musi być zbite poniżej 20V dla pracy ciągłej ( dopuszczalne jest 20-30V przy chwilowym pomiarze ). Mam tez kilka mini przetwornic DC/DC step down no ale one są na LM317 albo na czymś podobnym - niby mogłyby zbić napięcie o te 37-40V no ale jeden rabin mówi tak a drugi akurat odwrotnie

[tszczesn]

Napisałem ci jaka ma być wartość opornika. I pokazałem wyliczenia, żeby było widać z czego wynikają. 5kΩ to za dużo.

[Wiech]

Do takiego zasilania to stosuję TL783 + 2 rezystory i jest OK
Dla 12V na wyjściu rez R1 = 82 omy, a rez R2 =700-720 omów

Pozdrawiam
Wiesław

[Gregsta]

Do takiego zasilania to stosuję TL783 + 2 rezystory i jest OK

Pozdrawiam
Wiesław

no tu widze ze Uin max. 125V ... TL783 High-voltage Adjustable Regulator. 1 Features. 3 Description. The TL783 device is an adjustable three-terminal. 1• Output Adjustable From 1.25 V to 125V ... no to powinno być git

[Romekd]

W handlu są dostępne również stabilizatory LM317HVT, w przypadku których wejściowe napięcie może wynosić do 57 V (niestety jest droższy od zwykłego LM317T). Można dać również "zwykły" LM7812, poprzedzając go szeregowo włączoną diodą Zenera o napięciu 22 V (1,3 W; w układzie będą wówczas dwa elementy regulacyjne plus odpowiednie kondensatory blokujące wyprowadzenia LM7812 do masy, co w sumie da cztery elementy na cały układ).

Pozdrawiam
Romek

[Gregsta]

Korzystając z czasu powszechnej kwarantanny przeszedłem się do sklepu i zmontowałem dziś układzik kol. Romka.
W układzie jest dodatkowo pozystor ptc 100mA ( "szczeliło" mi diode zenera 0,5W wiec jednak warto )
Oprócz tego wziąłem pare diod Zenera bo nurtuje mnie to rozwiazanie ze zbijaniem napiecia samymi diodami ( większe naturalnie - 5W powinno wystarczyć i oczywiscie też dodam bezpiecznik/rezystor ).
Dziekuje Wszystkim za cenne uwagi / pozdrawiam!

https://chomikuj.pl/neo666x/techniczne/ ... voltimeter
