Mesa DR 2 kanały ;)

[KaKa]

A schemat trafa? Jakiś oryginalny czy kopia oryginału?

[schizwania]

A schemat trafa? Jakiś oryginalny czy kopia oryginału?

"Pałętały" się tu po forum schematy traf - i "cheba" wybrałem tę "kopię oryginału" jeśli można tak powiedzieć.

[schizwania]

Witam...mam do Was pytanko .....w załączniku SwitchingMatrix z zaznaczonym na czerwono fragmentem który ulega lekkiej modyfikacji.....Zamiast przekaźnika "7" (czyli cewka, dioda, kondensator) zostanie zastosowany VTL5C1 (ze względów oszczędnościowych ) . Jak zmodyfikować ten fragment ? ma ktoś jakąś sugestię ? jaki wstawić rezystor łączący "szynę" +20V z LDR'em ? , który zastąpi układ przekaźnika. Pozostałe "zamiany" przekaźników na LDRy opierałem na analogi do podłączenia diody LED (wskaźnikowej na panelu, widze że LDR ma 1,65V dla zasilania) czyli zasilałem je przez rezystor 2,2k. Podpowiedzcie coś może .........

[Marvel]

Teoretycznie 2k2 powinno być OK, ale dla pewności poszukaj w karcie katalogowej LDR-a ile prądu ciągnie i jakie ma zalecane napięcie. Resztę wydedukujesz z prawa Oma. Natomiast słyszałem, że LDR-y są dosyć delikatne i łatwo je popalić, więc ostrzegam...

[massaada]

Jeżeli to przekaźniki 12V dwusekcyjne (nie studiowałem schematu Mesy) to mogę ci podarować.

[schizwania]

Jeżeli to przekaźniki 12V dwusekcyjne (nie studiowałem schematu Mesy) to mogę ci podarować.

Dzięki Wielkie massaada ...odezwę się do Ciebie pewnie "i tak" niebawem . A co do tych zastosowanych LDRów to niestety w niektórych miejscach (i tak już wydaje mi się ciasnego laminatu) chciałem uniknąć manewrowania ścieżkami sygnałowymi między np: trzema przekaźnikami jakby to miało miejsce na "wysokości" v3:
http://www.estrada.beep.pl/ShoutBox/PCB_final.png
a tak zastosowałem LDR7, LDR16

[massaada]

Rozumiem. Widze że Mesa naszpikowana jest przekaźnikami jak Marvel pomysłami (Mam nadzieję że się Marvel nie obrazisz )

[schizwania]

Znalazłem na Alle.....ro "znakomite lampy Peavey'a" ...zamieszczam w nawiązaniu do dyskusji o wytrzymałości lamp z początku wątku

[painlust]

Zwykłe ruskie 6P3S-E. Napis na lampkach pewnie kosztuje więcej niż same lampy.

[Oloorin]

No to ciekawe jak z wytrzymalością tych... Zwykłe 6P3S a pomyśleć, że mają pracować przy 460V na anodzie i 450V na siatkach... Najbardziej boli jak na allegro widzę coś takiego "6P3S = 6L6 = 6L6GC".

[schizwania]

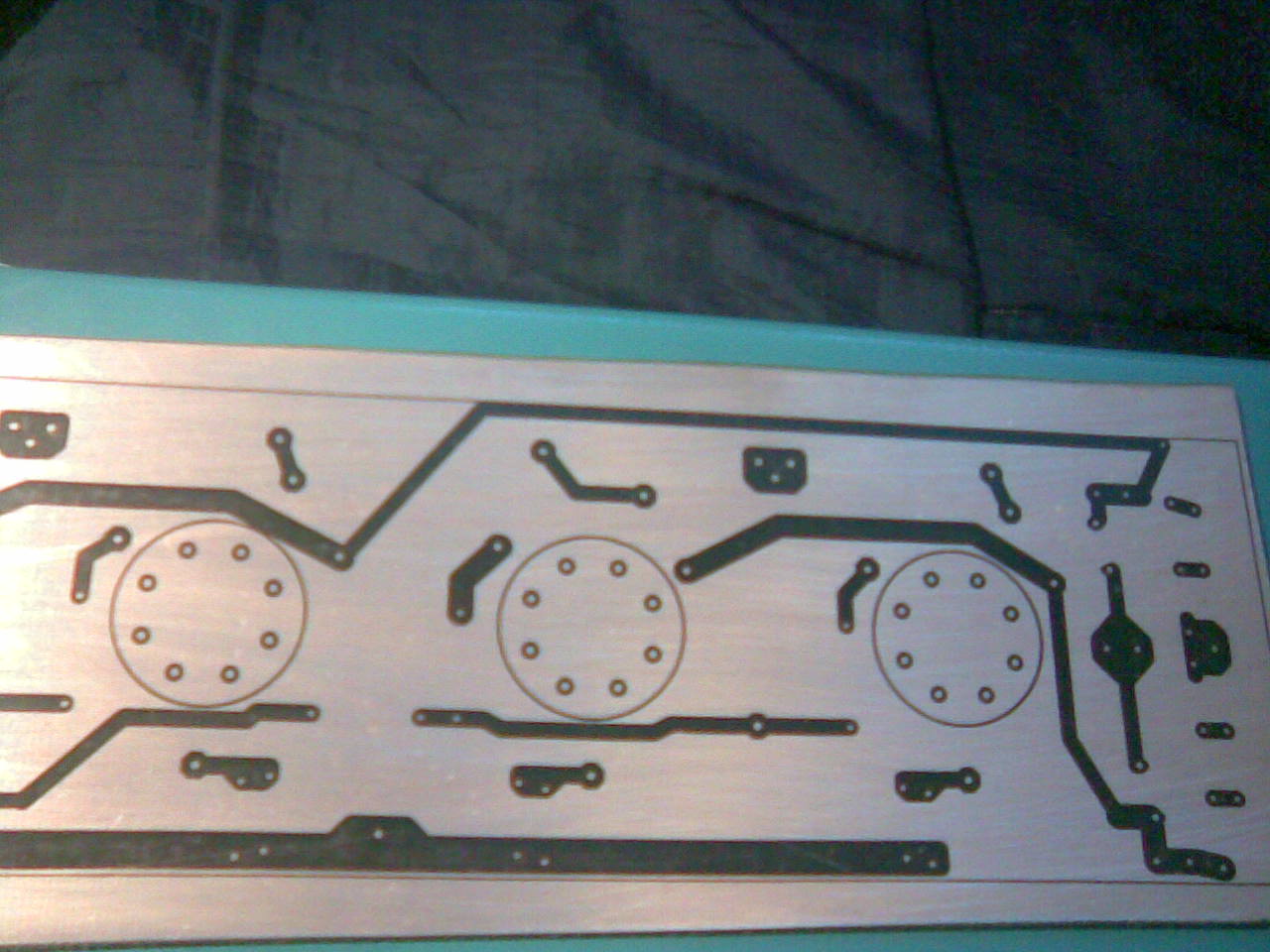

Lekko idę do przodu ...ale chciałem Wam polecić wykonywanie termotransferu mozaiki ścieżek papierem "podklejką" na laminat. Widziałem na Youtube'ie jak kolega za wschodniej granicy wykonuje taką metodą laminat. Aż mi się nie chciało wierzyć jak po wyciągnięciu laminatu z laminarki oderwał jednym ruchem papier od laminatu zostawiając ścieżki na miedzi....Zawitałem do agencji reklamowej aby sprawdzić temat...... takiego papieru jako odpad mają tutaj tony, dostałem arkusz (papier posiada logo ORACAL, wyciąłem parę kartek formatu A3, A4. wydruk na laserze, grzanie "dopaloną" Lervia'ą 4410 do 150*C (6 przeciągnieć) i po wyciągnięciu laminatu "na gorąco ściągam papier na którym ledwo pozostaje ślad, że coś na nim było. "Scęka" mi opadła. Dziś jeszcze zrobię próbę z moczeniem, ale ten papier w sumie sam odchodził w odpowiedzi chyba na stygnięcie laminatu. Medium doskonały jak dla mnie ...za free. Poniżej foty (słabe bo z telefonu ale zawsze...):
http://1.bp.blogspot.com/_QoDWVUvUSSM/S ... 00/Lam.jpg
http://3.bp.blogspot.com/_QoDWVUvUSSM/S ... 0/lam3.jpg
lekkiej korekty pisakiem wymaga największa powierzchnia (na dolnej belce laminatu) ale to ewidentna wina drukarki i jej jakości.

[satch]

Ja próbowałem również z podlepką, niestety wyniki był niezadowalający. Ja obecnie stosuje papier foto błyszczący ok 170g.
Czy płytka którą zaprezentowałeś idzie do trawienia??

[PzP]

Też ostatnio próbowałem. Wychodzi ładnie, z tym, że naniesiony toner jest mniej odporny na odpryski i zadrapania, niż taki z odmoczonego papieru. Niezła metoda na napisy, będę ją testował na forumowym mierniku lamp.

[sppp]

A'propos napisów i termotransferu. Czy ktoś słyszał o białym tonerze Bo to by załatwiło jedną z większych bolączek - białe napisy na czarnym tle. Chyba kiedyś próbowali takie coś zrobić w Minolcie.

[schizwania]

... Czy płytka którą zaprezentowałeś idzie do trawienia??

Jeszcze nie... chcę to zrobić w jednej sesji w jednym miejscu....wydruk + laminarka + wytrawiarka po retuszu pisakiem. To był pewnego rodzaju test....

Wychodzi ładnie, z tym, że naniesiony toner jest mniej odporny na odpryski i zadrapania, niż taki z odmoczonego papieru

..tak dokładnie jest. W dodatku papier też z odzysku, także nie ma idealnej struktury jak bym go przed chwilą uzyskał z przyklejonej naklejki. Ale nie ma tragedii ...jest rewolucja do pisaka
