pytanie o złącze

[staszeks]

Może jeszcze jedna ciekawostka
tranzystor to:
2Т603И

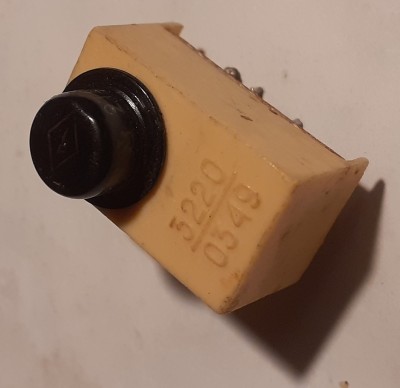

Jak widać na zdjęciu, produkcja wojskowa (rombik na czapce).
Co zawiera moduł i jaką pełnił rolę nie wiem.
Mogę tylko przypuszczać, że pochodzi z RIAD-a lub czegoś współpracującego z w/w.

[szalony]

Chodzi Ci konkretnie o złącze tej długości (oznaczenie od 801) czy ogólnie? Krótsze widziałem w złomowanej aparaturze medycznej produkcji FARUM i w urządzeniach spawalniczych, nie pamiętam już, czy bester czy innych. WIdziałem je też w muzealnym już znajdującym się na uczelni systemie MIKROSTER.

[staszeks]

po prostu plącze mi się coś takiego po szufladzie i nawet nie wiem skąd to mam.
Nie udało mi się odnaleźć żadnych danych złącza o takim numerze i po prostu jestem ciekawy.

[ballasttube]

2T603I(ruskie "I/I") to po prostu inne oznaczenie KT603I.
Coś podobnego do BF258 mniej więcej.
Wysokonapięciowy to dosyć tranzystor.
W czasach świetności tej płytki były u nas rarytasem.
Scalakowi się spróbuję przyjrzeć,jak mi nie zamaże
na powiększonym podglądzie.
Pozdrawiam Kolegów.
Jacek

[ballasttube]

Odnośnie scalaka: mam już kiepski wzrok.
Jest chyba symbol National Semiconductor.
Tam należy wtedy szukać,co to za scalak.
Coś mi wyrzuca zI googli MP-16 bit slice
microprocessor firmy NS.Trzeba by to sprawdzić.
Jeżeli to jest 1602, to to jest PROM antyczny.
Jeżeli 6021,to jakiś wzmacniacz operacyjny.
Ale to mi za bardzo tu nie pasuje.
Trzeba posprawdzać w internecie stare
procesory, nawet 4-bitowe, podług symboli.
Bo obecność kwarcu implikuje możliwość
obecności jakiegoś procesorka.
Zresztą odnóży jest na chipie też sporo.
Pozdrawiam.
Jacek
