11V5

[tszczesn]

Ma ktoś jakieś informacje o tej lampie? Powinna być to pentoda z dwiema diodami detekcyjnymi, a anodą na kapturku. Lampa ma angielski cokół kołkowy

[ballasttube]

Jaka jest wysokość tej lampy,Panie Tomaszu?
Podane oznaczenie jest podobne od firmowego firmy BRIMAR.
Cokół jest taki, jaki w lampie Pen4DD,ale wygląda na to,że
to jedyne poważne podobieństwo.
Pen4DD jest odpowiednikiem ABL1,
nie ma pełnej metalizacji i s1 u góry bańki.
Pańska lampa wygląda na pentodę w.cz. z dwiema diodami.
Czy widać cokolwiek obok noska u góry bańki?
Czy widać tam koniec katody,czy - włókno napinane?
Czy podawał Pan regulowane napięcie żarzenia i obserwował kolor katody?
Termometr zdalny wysokotemperaturowy mógłby pokazać
temperaturę katody i można by było oszacować napięcie żarzenia.
Lampy na "11" występowały w Stanach na napięcie żarzenia 11V.
Podobno do sprzętu przewoźnego ze słabym akumulatorem 12V.
Pozdrawiam Pana
Jacek"ballasttube"

[velsper]

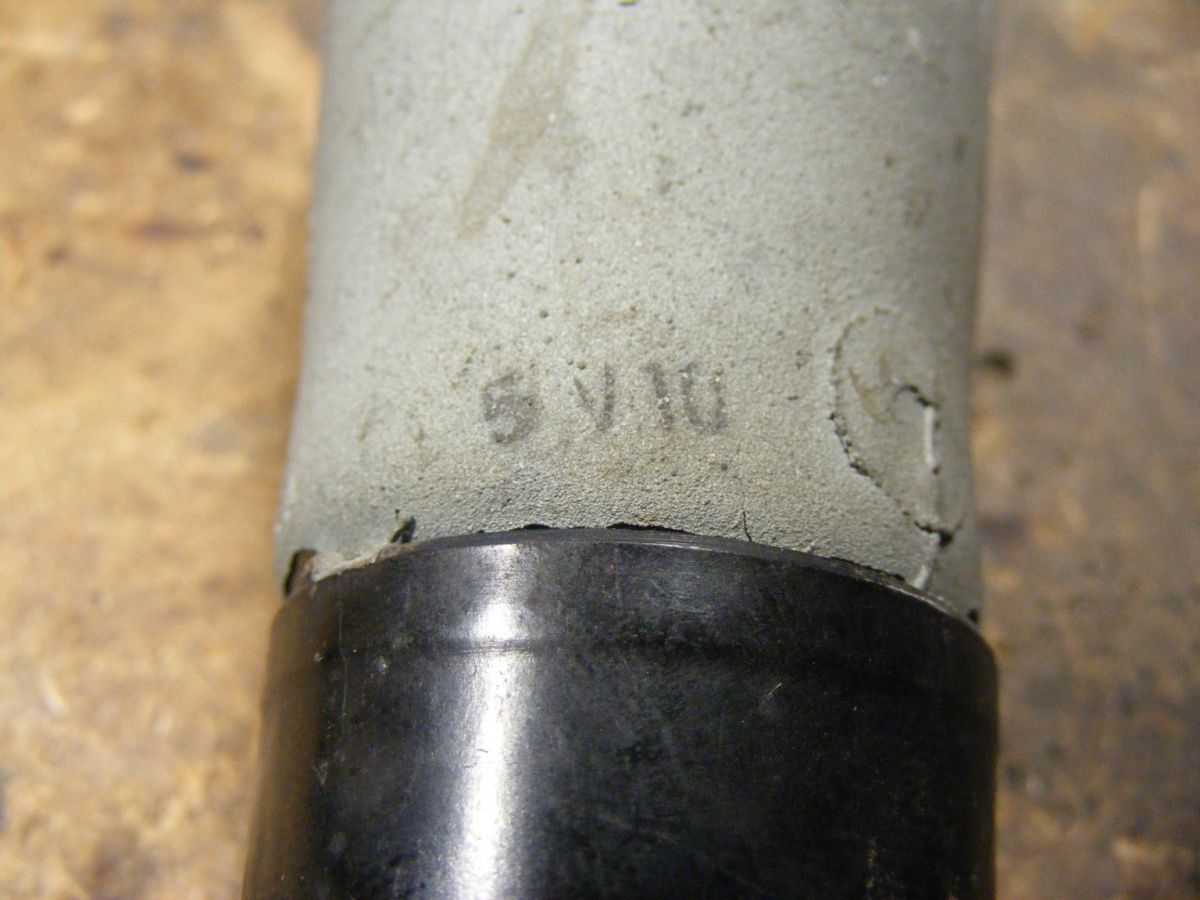

Posiadam bardzo podobną z wyglądu lampę Cossor 41STH, wygląd jest w zasadzie taki sam. Na dole przy cokole małymi literkami jest nabite "5 V 10" a z tyłu mniej więcej w miejscu co "11" i "V5" na Twoim zdjęciu są ślady po jakiś napisach, ale niestety praktycznie nieczytelne i nie udało się uchwycić tego aparatem. Jednak owe "5 V 10" i symbol lampy zachował się dość wyraźnie.

Zaryzykuję zatem stwierdzeniem, że 11V5 to nie jest prawdziwe oznaczenie tej lampy.

Swoją drogą, ta 41STH ma symbol na papierowej naklejce, która lubi się odkleić po latach i na metalizacji zostaje tylko ślad po niej, czyniąc identyfikację lampy znacznie trudniejszą. Może mi się wydaje, ale dostrzegam chyba zarys owej naklejki na metalizacji, (po prawej stronie na zdjęciu).

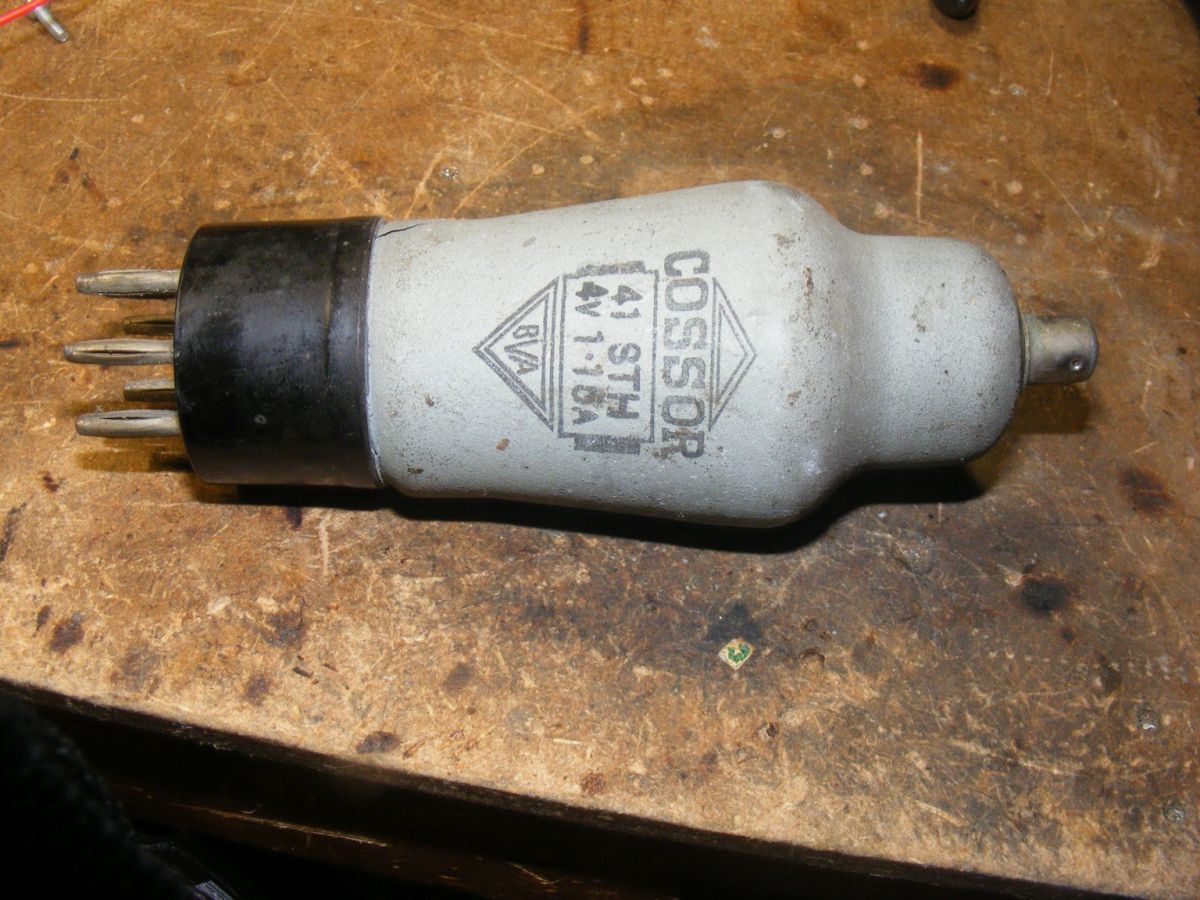

Moja wygląda tak:

[tszczesn]

Już sprawdziłem - jest to pentoda (chyba nawet regulacyjna, ale aż tak mi się sprawdzać nie chce) i duodioda detekcyjna, opinowana dość nietypowo - z anodą na kapturku. Pasuje parametrami DD/Pen, może to i ta jest. Innych oznaczeń na bańce nie widziałem, resztek napisów też (szukałem), ale fakt, te angielskie bywały opisywane dziwną zanikającą farbą. Wyglądem zewnętrznym nie ma się co sugerować, bańki szklane były uniwersalne.

Lampa pochodzi z radiogramofonu Planetic (kupiłem sobie na Allegro, czasami trzeba zaszaleć ). Swoją drogą dziwna konstrukcja. Lampy trzech różnych serii - amerykańska 6A7 (puszczona z 4V, więc niedożarzona i to wygląda na fabryczne rozwiązanie!), europejskie E447, trioda kołkowa (nieznny typ, bo góra metalizacji z typem się nie zachowała), dwie P43 w końcówce i PV495 w zasilaniu, oraz właśnie ta angielska, jako detektor i stopnień wstępny m.cz. Konstrukcja elektryczna też udziwniona - np. jest tam czterosekcyjny kondensator strojeniowy z czego jedna sekcja (taka sama jak inne!) jest TYLKO dla fal krótkich, a sama konstrukcja przemiany dla fal krótkich jest cokolwiek kuriozalna. Jestem naprawdę ciekawy jak to gra...

[velsper]

Lampę zaprezentowałem w celach poglądowych, nie twierdziłem że Twoja to 41STH. Być może rzeczywiście to Pen/DD bo nie widzę nic innego, co mogło by tu pasować. W każdym razie tylko zasygnalizowałem fakt, że z tymi oznaczeniami różnie bywało. Mam drugą, typ nieznany, choć ktoś markerem opisał ją również jako 41STH, ale ta jest zupełnie "czysta", choć widać szczątkowy ślad po owej naklejce.

Swoją drogą ciekawa konstrukcja, wygląda na to, że zastosowano to, co akurat było pod ręką i mogło zadziałać. Może to jakiś jednostkowy produkt jakiejś małej manufaktury? Sama firma raczej nie znana.

[tszczesn]

Że z oznaczeniami jest różnie to wiem. Mało mam angielskich katalogów więc pewnych dziwnostek mogę nie znać. W każdym razie radyjo ma konstrukcję jak na schemacie poniżej. Zapewne wszystkie lampy są wsadzone fabrycznie, bop wszystkie podstawki są robione tak samo, wizualnie konstrukcyjnie do siebie pasują.

Firma zapewne duża nie była, ale i to radio i tych kilka widocznych w RadioMusem to duże, luksusowe radia, raczej poza zasięgiem małych manufaktur.

[velsper]

Faktycznie, jedyna pasująca tutaj lampa to będzie DD/Pen, na szybko sprawdziłem w katalogu i w książce "British Radio Valves The Classic Years 1926-1946" i nie widzę, żeby było coś innego, odpowiadającego tej kombinacji systemów z tym cokołem i 4V grzaniem.

Jeśli to jest to, to rzeczywiście spora szafka


[OTLamp]

Ta spora szafka jest chyba francuskiej firmy Erwa, mam analogiczny konstrukcyjnie model Imperia, z oryginalną nalepka z rozmieszczeniem lamp i siedzi tam właśnie DD/PEN, nic innego chyba już nie pasuje.

[tszczesn]

Tak, to ten egzemplarz ze zdjęcia. Jest to na pewno radio firmy Mestre et Blatgé, bo jest tabliczka znamionowa na chassis. Zalinkowany odbiornik firmy Erwa musi być jakoś powiązany z tym, bo front ze skalą wygląda identycznia, nawet wzór szczebelków na głośniku jest identyczny, choć Erwa jest Saint-Quentin, a Mestre et Blatgé z Paryża. W Erwie wspominają 2A7, i to ma sens, 6A7 jest łatwiej dostępna może dlatego jest włożona, w takim razie muszę poszukać, czy nie ma śladu po oporniku żarzenia. Znalazłem fotografie innego modelu Erwy na RadioMuseum i chassis (inne, prostsze), jest z tej samej serii - kubki, kondensator strojeniowy, transformator, detale wykonania. W każdy razie coś dziwnego to jest. W każdym razie mam nadzieję, że będzie równie ładnie gra„ jak wygląda.

[ballasttube]

A propos dziwności lampowych i Francuzów:

a)po pierwsze,przekonałem się nie raz,że ich schematy bywają niekoniecznie pedantycznie dokładne
w opisach i szczegółach.
b)po drugie:nie daje mi spokoju ta lampa oznaczona jako 6A7 na schemacie.

Mam pewne dwie koncepcje wyjaśniające:
1.Philips produkował kiedyś na rynek australijski lampę AK1 na cokole kołkowym amerykańskim
takim, jak 6A7 i 2A7.
Jeżeli Pan Tomasz nie dopatrzy się śladu opornika redukcyjnego dla 2A7,to by to mogło być jakieś
logiczne wyjaśnienie.
Może lampa AK1 trafiła i na rynek brytyjski przy takiej okazji i została jakoś przemianowana
na jakiś brytyjski symbol,który nie został prawidłowo naniesiony na schemat?
Żarzenie lamp poza prostownikiem i końcówką mocy jest z jednego i tego samego uzwojenia.
AK1 generalnie powinna elektrycznie być w stanie zastąpić 2A7,pomijając napięcie żarzenia.

2.Jeszcze jedno:41STH ma Uż=4V i mogłaby elektrycznie zastąpić 6/2A7 bez opornika redukcyjnego.
Może ma odpowiednik na cokole kołkowym Jumbo,takim,jak 6/2A7?To by też pasowało.

Przywołany Super Planetic Toutes Ondes firmy M.et B. ma przywołaną w R/M 2A7 w mieszaczu.
Więc: albo opornik redukcyjny,albo nie zaznaczony na schemacie odczep na uzwojeniu żarzenia.
Albo - lampa na Uż=4V z którejś z opcji,o których pozwoliłem sobie wspomnieć wyżej.

Zgadzam się z P.T. Przedmówcami odnośnie wyjaśnień co do symboli oznaczeniowych i odpadających
naklejek oraz domniemaniem co do lampy DD/Pen.

Pozdrawiam uprzejmie.
Jacek

[OTLamp]

Mam pewne dwie koncepcje wyjaśniające:
1.Philips produkował kiedyś na rynek australijski lampę AK1 na cokole kołkowym amerykańskim
takim, jak 6A7 i 2A7.

To nie są takie same cokoły. Australijska AK1 ma cokół U7B (medium - szerzej rozstawione nóżki), podczas gdy 2A7 ma cokół U7A (small).

Może lampa AK1 trafiła i na rynek brytyjski przy takiej okazji i została jakoś przemianowana
na jakiś brytyjski symbol,który nie został prawidłowo naniesiony na schemat?

Przede wszystkim AK1 jest o rok młodsza od 2A7, więc w momencie projektowania tego radia, AK1 jeszcze nie istniała. Alternatywą była przemiana na pentodzie (np. E446) lub tetrodzie z rodzaju E441, ewentualnie heksodzie E448, która pracowała w nieco innym układzie niż normalne wielosiatkowe lampy przemiany i jak pozostałe typy, nie mogła być objęta ARW. 2A7 była więc najlepszym wyborem w tamtym czasie i zanim pojawiła się AK1, była łączona z lampami innych serii, również w Australii - z 4 woltową serią europejską z cokołami amerykańskimi "medium". Chyba zawsze była żarzona z odpowiedniego odczepu na uzwojeniu żarzenia.

[ballasttube]

Dziękuję Koledze OTLamp za wyczerpującą odpowiedź na moje sugestie
i chylę czoła przed jego dogłębną i szeroką wiedzą o poruszonym przeze
mnie temacie.
Na pewno przyda się to i młodszym Kolegom,zaczynającym swoją przygodę
z lampami elektronowymi.
Pozdrawiam Wszystkich.
Jacek"ballasttube"

[tszczesn]

Philips lampy z cokołami amerykańskimi sprzedawał tylko w Australii i chyba też w Ameryce Południowej. W europejskich katalogach nawet nie były opisane te wersje lamp. Zresztą - po co mieli by używać europejskiej lampy z amerykańskim cokołem jak były dostępne natywne, z popularnym na miejscu cokołem europejskim? Amerykańskie lampy były we Francji popularne, zresztą francuskie firmy tez je produkowały, więc taka 2A7 czy 6A7 były łatwo dostępne na miejscu. Musze popatrzeć dokładnie na chassis, czy nie ma tam śladu po oporniku redukcyjnym, odczepu na transformatorze na 2V nie ma, a przynajmniej nie widać wolnego doprowadzenia lub miejsca po nim (transformator ma na sobie łączówki). Bardziej mnie zastanawia użycie angielskiej lampy, te lampy i ten cokół nie występowały poza UK, a była wszak dostępna lampa E444. Co prawda ma jedną diodę, ale w tym radiu i tak nie ma oddzielnego detektora dla ARW i fonii, wykorzystane są dwie diody z DD/Pen, ale tylko w układzie prostownika pełnookresowego, więc jedne dioda z E444 by wystarczyła.

[OTLamp]

Philips lampy z cokołami amerykańskimi sprzedawał tylko w Australii i chyba też w Ameryce Południowej.

Jeszcze w Nowej Zelandii. Namierzyłeś jakiś model południowoamerykański z tymi lampami? Swego czasu przeglądałem kilka modeli z lampami kołkowymi, ale jakoś założyłem, że były tam normalne lampy kołkowe. Nie zwróciłem zupełnie uwagi na cokoły.

Musze popatrzeć dokładnie na chassis, czy nie ma tam śladu po oporniku redukcyjnym, odczepu na transformatorze na 2V nie ma, a przynajmniej nie widać wolnego doprowadzenia lub miejsca po nim (transformator ma na sobie łączówki).

A nie ma czasem zupełnie oddzielnego uzwojenia 2,5 V? To też bardzo częsta praktyka, opornik redukcyjny wydaje się dość prymitywnym sposobem otrzymania tego napięcia.

Bardziej mnie zastanawia użycie angielskiej lampy, te lampy i ten cokół nie występowały poza UK, a była wszak dostępna lampa E444. Co prawda ma jedną diodę, ale w tym radiu i tak nie ma oddzielnego detektora dla ARW i fonii, wykorzystane są dwie diody z DD/Pen, ale tylko w układzie prostownika pełnookresowego, więc jedne dioda z E444 by wystarczyła.

Tym bardziej, że istniała już wtedy odpowiednia lampa amerykańska - 2B7, więc mogła być użyta do kompletu z 2A7, zwłaszcza jeśli przewidziano oddzielne uzwojenie żarzenia.

[OTLamp]

Byłem na chwilę we Włocławku, więc odgruzowałem tę Erwę. Kupiłem ją z podobnych powodów - jako ciekawostkę układową, niestety mój entuzjazm spadł niemalże do zera, gdy zajrzałem pod chassis. Ktoś powymieniał na współczesne prawie wszystkie kondensatory. Stoi sobie więc to już kilka lat i stanowi element tzw. ściany płaczu.
